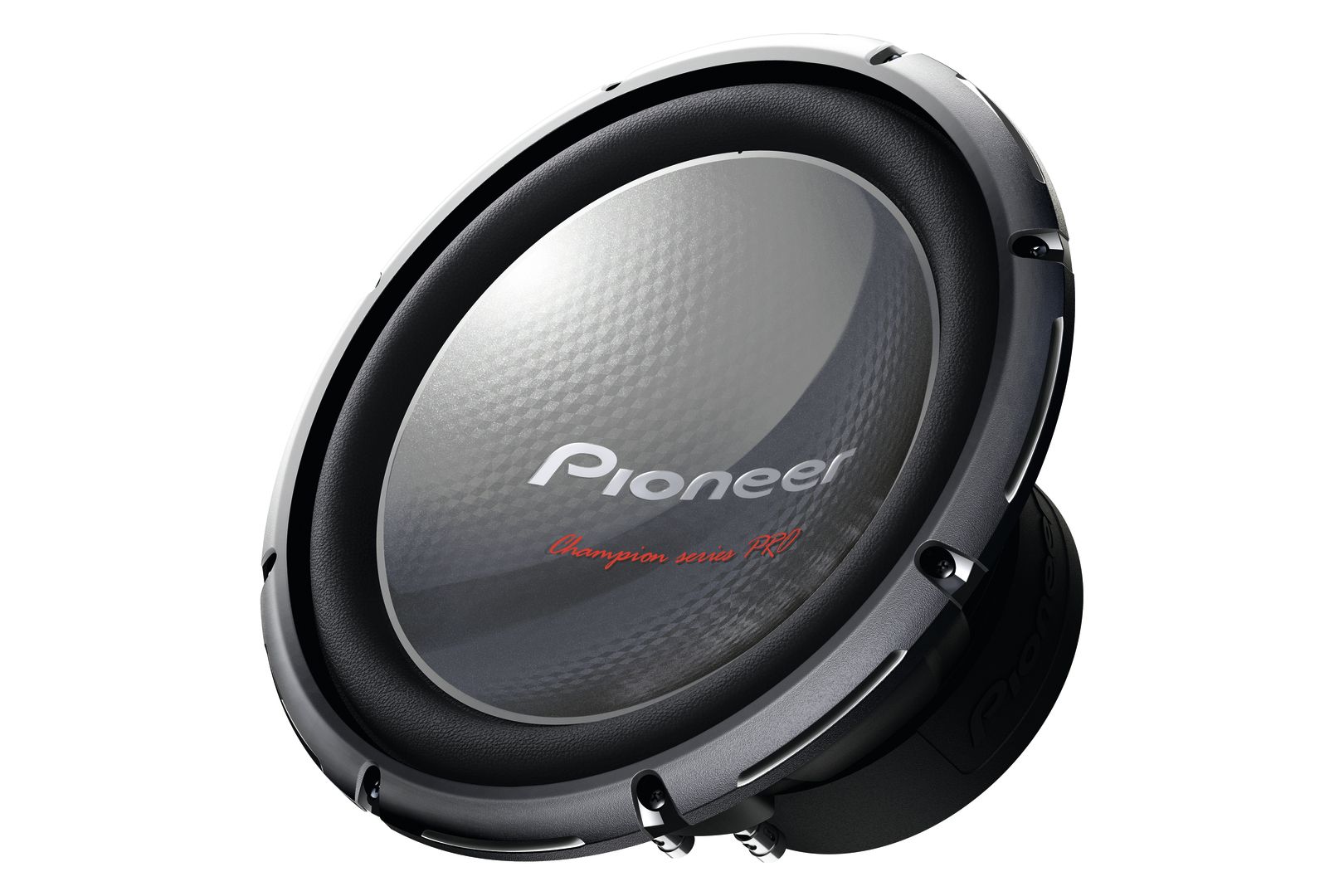

Pioneer TS-W3003D4 automobilinis žemųjų dažnių garsiakalbis

Pioneer TS-W3003D4 yra 30 cm automobilinis žemųjų dažnių garsiakalbis, skirtas individualiai automobilio garso sistemai. Tai atskiras garsiakalbis, todėl jam reikia tinkamo korpuso, išorinio stiprintuvo ir montavimo elementų. 600 W RMS galia yra pagrindinis stiprintuvo derinimo rodiklis. Dvi 4 Ω balso ritės leidžia pasirinkti stiprintuvui tinkamą nominalią apkrovą.

Kam skirtas šis garsiakalbis

Šis modelis tinka pirkėjui, kuris automobilio žemųjų dažnių grandinę kuria iš atskirų komponentų. Jis nėra žemųjų dažnių kolonėlė su integruotu stiprintuvu. Signalą turi tiekti atskiras galios stiprintuvas.

20-80 Hz dažnių diapazonas apima automobilio garso sistemai svarbią žemųjų dažnių sritį. 35 Hz laisvojo oro rezonansas yra korpuso projektavimo duomuo. Jis nėra garantuota žemiausia galutinės sistemos atkūrimo riba.

Difuzorius, pakaba ir eiga

Žemųjų dažnių garsiakalbio difuzorius pagamintas iš dviejų sluoksnių pluošto. Jį supa pluoštu sutvirtinto elastingo polimero pakaba. Šie elementai sudaro judančią garsiakalbio dalį.

Didžiausia vienpusė linijinė eiga siekia maždaug 13,8 mm. Šis rodiklis svarbus vertinant mechanines ribas ir projektuojant korpusą. 7,65 kg masė taip pat reikalauja standžios priekinės korpuso sienelės ir tvirto montavimo.

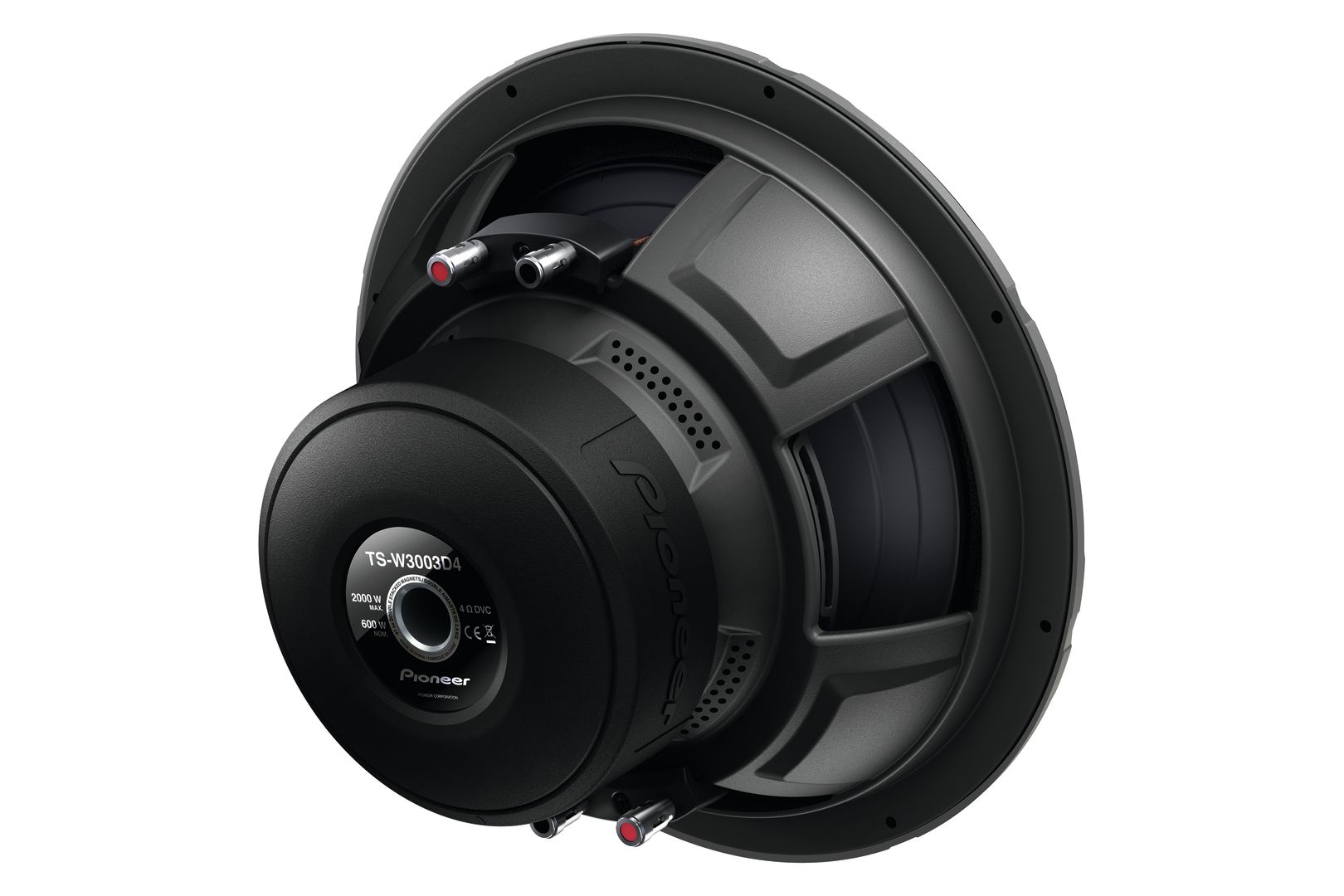

Dviejų balso ričių jungimas

Kiekvienos balso ritės nominali varža yra 4 Ω. Abi ritės turi būti prijungtos. Sujungus teigiamus ir neigiamus ritinių kontaktus lygiagrečiai, gaunama nominali 2 Ω apkrova.

Nuosekliam jungimui viena ritė sujungiama su kita, todėl stiprintuvas gauna nominalią 8 Ω apkrovą. Abiem ritėms viename garsiakalbyje nominalios 4 Ω bendros apkrovos sudaryti negalima.

Jungimo būdą rinkitės pagal stiprintuvo palaikomą apkrovą. Naudojant 2 Ω jungimą, stiprintuvas turi stabiliai veikti su tokia varža. Esant 8 Ω apkrovai, atiduodama stiprintuvo galia dažniausiai sumažėja.

Stiprintuvo ir filtro nustatymas

Stiprintuvo galią derinkite pagal 600 W RMS, o ne pagal maksimalią vertę. Rekomenduojamas stiprintuvas, kurio nuolatinė RMS išėjimo galia neviršija nominalios garsiakalbio įėjimo galios. 2000 W žymi tik didžiausią įėjimo galią, o ne nuolatinį darbo režimą.

Pats garsiakalbis neturi stiprinimo, fazės ar dažnių filtro valdiklių. Šias funkcijas turi atlikti išorinis stiprintuvas arba garso procesorius. Pradėkite nuo ne aukštesnės kaip 80 Hz žemųjų dažnių filtro ribos. Toliau ją derinkite pagal priekinių garsiakalbių darbą.

Jeigu stiprintuvas turi fazės valdymą, palyginkite jo nustatymus vairuotojo vietoje. Palikite padėtį, kuri ties perėjimu į priekinius garsiakalbius suteikia tolygesnį rezultatą.

Korpuso ir montavimo planavimas

Laisvojo oro montavimas nerekomenduojamas. Be tinkamo korpuso sumažėja mechaninis slopinimas, atkūrimo tikslumas ir leistina galia. Korpuso tūrio neparinkite vien pagal 30 cm garsiakalbio dydį. Skaičiavimui reikalingas visas pasirinktam korpuso tipui svarbių parametrų rinkinys.

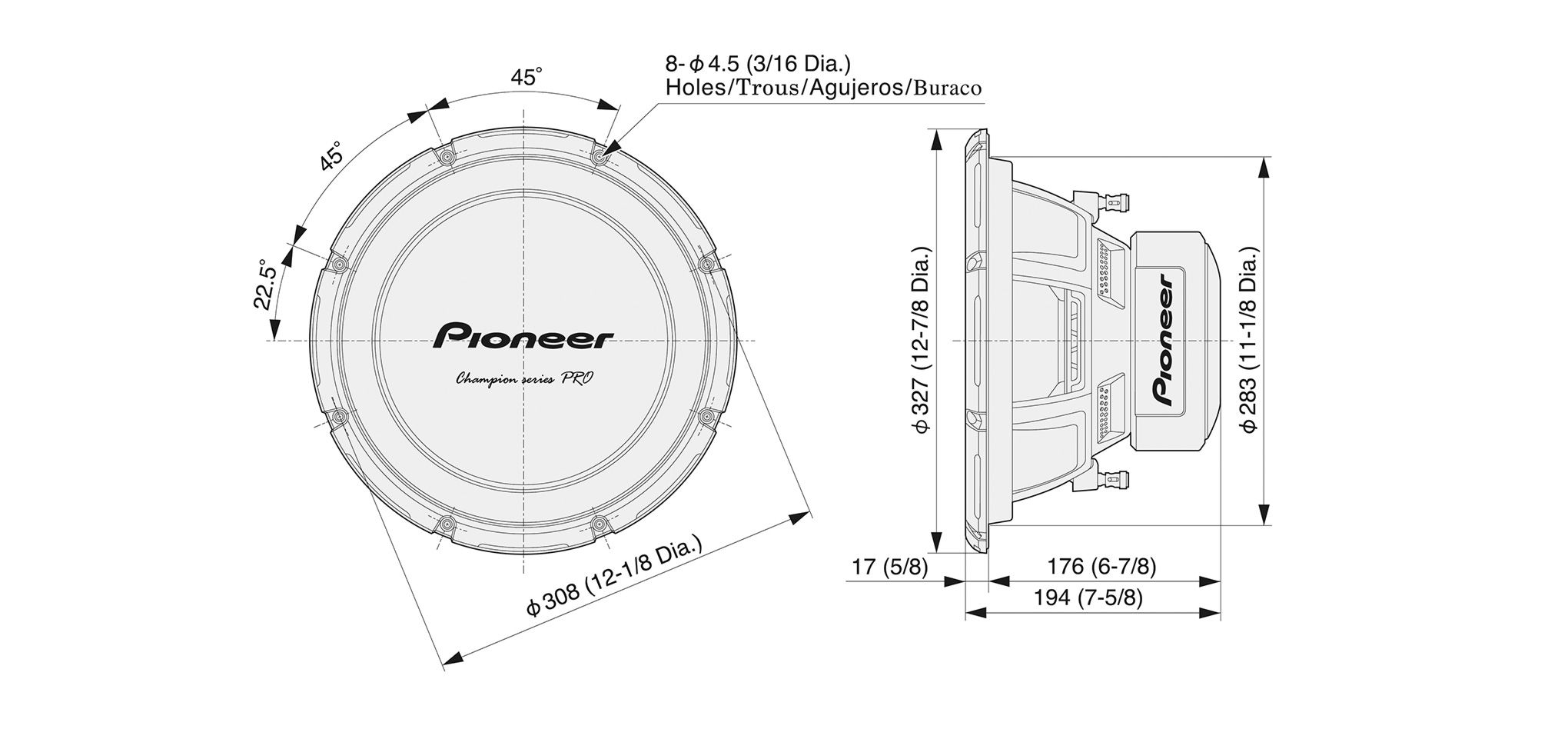

Montavimo angos skersmuo turi būti 283 mm, o montavimo gylis siekia apie 176,2 mm. Bendras 326,6 mm skersmuo svarbus planuojant vietą priekinėje sienelėje. Bendras 193,7 mm gylis padeda įvertinti visą užimamą erdvę.

Prieš gamindami korpusą patikrinkite angą, gylį ir laisvą plotą aplink garsiakalbį. Tvirtinimo elementus reikia numatyti atskirai. Automobilio salono geometrija ir korpuso kryptis gali pakeisti girdimą žemųjų dažnių balansą.

Techninės specifikacijos

DUK

Ar tai paruošta naudoti žemųjų dažnių kolonėlė?

Ne. Tai atskiras automobilinis garsiakalbis. Veikiančiai sistemai reikalingas apskaičiuotas korpusas, galios stiprintuvas, laidai ir tinkami tvirtinimo elementai.

Kokį stiprintuvą pasirinkti?

Rinkitės modelį, stabiliai veikiantį su pasirinkta ritinių apkrova. Jo nuolatinė RMS galia turėtų būti mažesnė už nominalią garsiakalbio įėjimo galią.

Ar galima šį garsiakalbį jungti prie 4 Ω stiprintuvo?

Vienas garsiakalbis, prijungus abi rites, sudaro 2 arba 8 Ω apkrovą. Stiprintuvas turi palaikyti vieną iš šių variantų.

Ar galima prijungti tik vieną balso ritę?

Ne. Naudojant šį modelį turi būti prijungtos abi balso ritės. Jungimo schema parenkama pagal stiprintuvo palaikomą nominalią varžą.

Ar galima montuoti be korpuso?

Nerekomenduojama. Korpusą projektuokite pagal originalius Pioneer TS-W3003D4 parametrus ir pasirinktą korpuso tipą, o ne vien pagal 30 cm garsiakalbio dydį.

Ar bendras gylis sutampa su montavimo gyliu?

Ne. Montavimo gylis nurodo vietą, reikalingą už priekinės sienelės. Bendras gylis apima visą garsiakalbio konstrukciją.

Ar galima jungti tiesiai prie automobilio magnetolos?

Ne. Reikalingas pasirinktą 2 arba 8 Ω apkrovą atitinkantis išorinis galios stiprintuvas ir žemųjų dažnių filtras.
