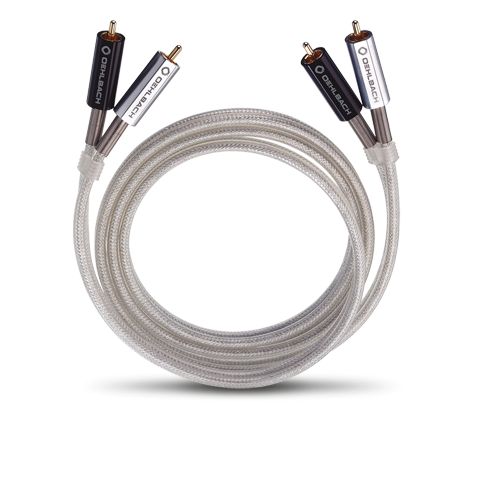

Oehlbach Silver Express RCA kabelis

Oehlbach Silver Express RCA kabelis yra iš anksto sukomplektuotas žemųjų dažnių garso kabelis hi-fi ir namų kino sistemoms. Jis perduoda analoginį signalą tarp suderinamų RCA išėjimų ir įėjimų. Konstrukcijoje naudojamas koaksialinis vidinis laidininkas, dvigubas ekranavimas ir metaliniai kištukai.

Paskirtis ir vieta garso sistemoje

Tai žemųjų dažnių garso RCA kabelis (low-frequency RCA audio cable), skirtas linijinio lygio signalui. Jį galima naudoti tarp garso šaltinio, stiprintuvo arba namų kino sistemos komponentų su atitinkamomis RCA jungtimis.

Namų kino sistemoje kabelis gali sujungti AV imtuvo žemųjų dažnių išėjimą su aktyvios žemųjų dažnių kolonėlės RCA įėjimu. Tam abiejuose įrenginiuose turi būti tam skirtos linijinio lygio jungtys. Kabelis nėra skirtas stiprintuvo garsiakalbių išėjimams arba pasyvioms kolonėlėms prijungti.

Stereofoniniam sujungimui reikalingų kabelių skaičių lemia įrenginių jungčių išdėstymas. Kairysis ir dešinysis kanalai turi būti jungiami pagal ant įrangos pateiktus žymėjimus.

Laidininkas ir ekranavimas

Vidinis laidininkas pagamintas iš sidabruoto bedeguonio vario SPC/OFC (silver-plated oxygen-free copper). Sidabro sluoksnis dengia varinį laidininką, todėl tai nėra vientiso sidabro kabelis. Koaksialinė konstrukcija išlaiko vidinį laidininką ir ekraną bendroje ašyje.

Dvigubą ekranavimą sudaro vienas aliuminio folijos sluoksnis ir vienas vario pynės sluoksnis. Abu sluoksniai supa signalo laidininką ir mažina išorinių elektromagnetinių trukdžių poveikį. Tokia konstrukcija aktuali vedant kabelį šalia kitų sistemos jungčių.

Apvalų kabelį dengia tvirtas plastikinis apvalkalas. Kabelis yra lankstus, todėl jį patogiau nutiesti už aparatūros arba baldų. Vis dėlto jo nereikėtų smarkiai užlenkti ar prispausti aštriais baldų kraštais.

RCA kištukų konstrukcija

Abiejuose sujungimo taškuose naudojami tiesūs RCA kištukai. Jų kontaktai padengti 24 karatų auksu. Auksavimas mažina kontaktinio paviršiaus oksidacijos poveikį, ypač ilgai neperjungiant sistemos.

Kištukai turi vientiso metalo korpusą ir sraigtinę konstrukciją. Kištukas turi įpjautą centrinį kontaktą. Prijungiant kištuką reikia spausti jo metalinį korpusą, o atjungiant netraukti už kabelio.

Tiesiems kištukams reikia vietos už įrenginio. Prieš pasirenkant ilgį verta įvertinti ne tik atstumą, bet ir jungties korpusui reikalingą tarpą.

Ilgio pasirinkimas ir kabelio tiesimas

Siūlomi standartiniai variantai: 0,50 m – 3900, 1,00 m – 3901, 1,50 m – 3902 ir 2,00 m – 3903. Gamintojo informacijoje minimi individualiai pritaikyti ilgiai; dėl prieinamumo teiraukitės pardavėjo. Rinkitės trumpiausią variantą, kuris pasiekia abi jungtis jų neįtempdamas.

Nedidelė laisva kabelio kilpa sumažina mechaninę apkrovą jungtims. Per didelio pertekliaus nereikėtų glaudžiai suvynioti prie maitinimo laidų. Jei signalo ir maitinimo kabeliai turi susikirsti, juos geriau tiesti statmenai.

Nurodyta kabelio talpa yra 52 pF/m. Bendroji talpa didėja kartu su ilgiu, todėl nereikalingai ilgas variantas nėra naudingas. Šis rodiklis leidžia palyginti skirtingo ilgio analogines jungtis pagal vienodą matavimo vienetą.

Prijungimas

Prieš jungiant verta išjungti abu įrenginius arba sumažinti jų garsumą. RCA kištukas jungiamas į atitinkamos paskirties išėjimą ir įėjimą. Namų kino sistemoje žymėjimai gali būti „Sub Out“, „LFE“ arba „Line In“.

Pats kabelis neturi valdiklių ir nekeičia įrangos nustatymų. Žemųjų dažnių atkirtimo dažnis, lygis ir fazė reguliuojami stiprintuve arba aktyvioje kolonėlėje. Po prijungimo šiuos parametrus derinkite pagal naudojamos sistemos instrukcijas ir klausymosi vietą.

Techninės specifikacijos

DUK

Ar šį kabelį galima jungti prie stereofoninio stiprintuvo?

Taip, kai stiprintuvas ir garso šaltinis turi suderinamus linijinio lygio RCA įėjimus bei išėjimus. Kanalus prijunkite pagal kairės ir dešinės pusės žymėjimus.

Kaip jį prijungti prie žemųjų dažnių kolonėlės?

AV imtuvo žemųjų dažnių išėjimą junkite su aktyvios kolonėlės RCA linijiniu įėjimu. Naudokite būtent šiai funkcijai pažymėtas jungtis.

Ar kabelis tinka pasyviai kolonėlei?

Ne. Tai linijinio signalo kabelis, todėl jis nepakeičia kolonėlių kabelio. Pasyviai kolonėlei reikalingas stiprintuvo garsiakalbių išėjimas ir tam skirtas laidas.

Kokį ilgį rinktis?

Rinkitės trumpiausią kabelį, kuris laisvai pasiekia abi jungtis. Palikite nedidelę atsargą, kad kištukai nebūtų tempiami ar lenkiami.

Ar kabelį patogu tiesti už aparatūros spintelės?

Lankstus apvalkalas palengvina tiesimą ribotoje erdvėje. Tiesiems kištukams vis tiek reikia pakankamo tarpo už įrenginio korpuso.

Ar sidabruotas laidininkas pagamintas vien iš sidabro?

Ne. Laidininko pagrindas yra bedeguonis varis, padengtas sidabro sluoksniu. Ši medžiagų kombinacija žymima SPC/OFC.

Ar prijungus reikia nustatyti patį kabelį?

Ne, kabelis neturi valdiklių. Signalo lygis, fazė ir atkirtimo dažnis reguliuojami prijungtoje garso įrangoje, jeigu ji turi tokius nustatymus.
