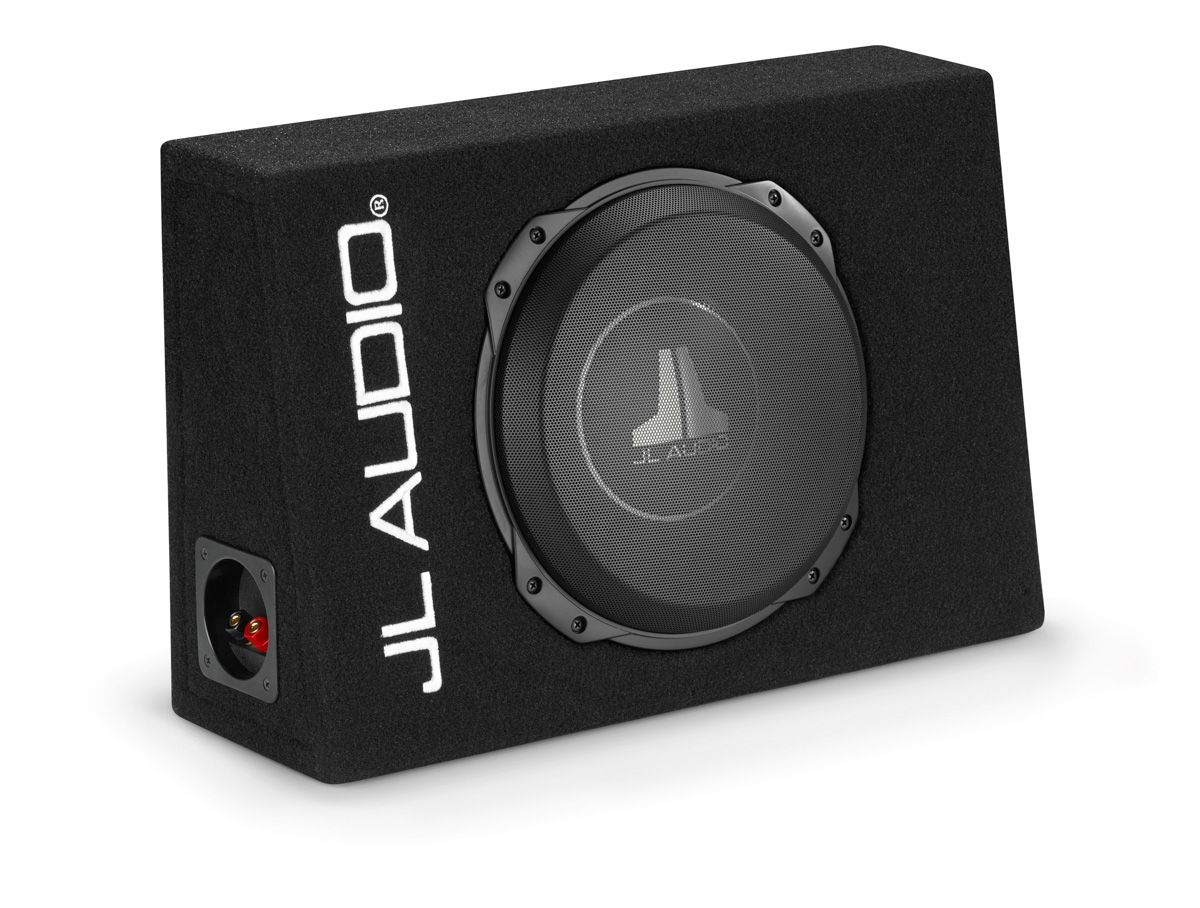

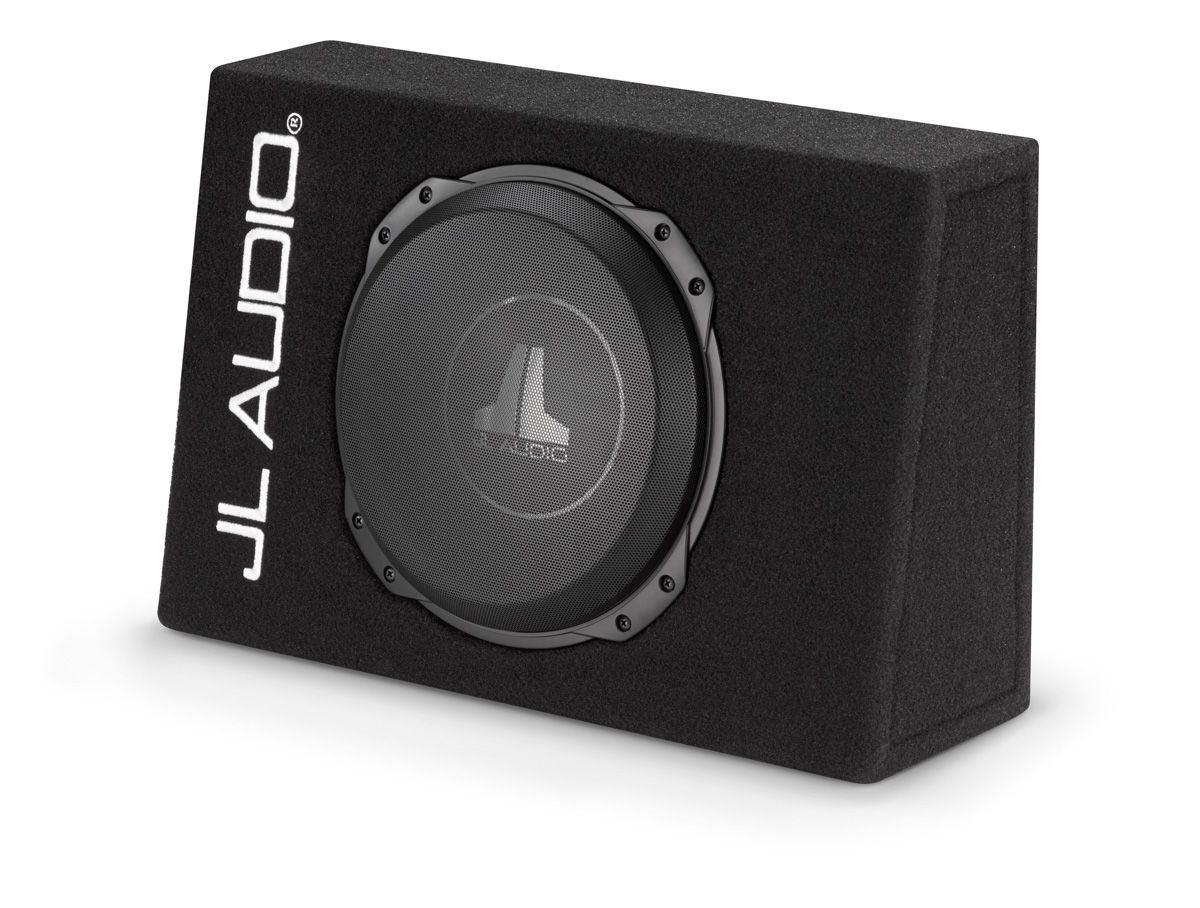

JL Audio CS110TG-TW3 žemųjų dažnių kolonėlė

JL Audio CS110TG-TW3 – automobiliui skirta žemųjų dažnių kolonėlė (subwoofer) sunkvežimiui skirtame korpuse. Ji priima 400 W RMS nuolatinę galią, o nominali sistemos varža siekia 2 Ω. Tai svarbiausi duomenys renkantis išorinį stiprintuvą ir planuojant saugų sistemos apkrovimą.

Korpuso konstrukcija ir paskirtis

Žemųjų dažnių garsiakalbis sumontuotas uždaro tipo korpuse (sealed enclosure), kuriam nereikia vietos fazės keitiklio angai. Maksimalus korpuso gylis yra 159 mm, o viršutinės dalies gylis – 104 mm. Šis siaurėjantis profilis svarbus vertinant montavimo vietos gylį visu korpuso aukščiu. Taip pat palikite vietos laidui ir neuždenkite priekinių grotelių.

Korpusas padengtas juodu kilimu. Tokia apdaila dera prie daugelio automobilio bagažo ar kabinos apdailos elementų. Į komplektą įeinanti juoda plieninių grotelių apsauga pridengia garsiakalbį nuo tiesioginio prisilietimo ir greta esančių daiktų.

Stiprintuvo parinkimas

Stiprintuvas turi stabiliai veikti su kolonėlės nurodyta nominalia apkrova. Renkantis svarbu vertinti jo RMS galią esant tokiai varžai. Vien didžiausios arba trumpalaikės galios skaičius neparodo tinkamumo ilgalaikiam klausymui.

Stiprintuvo galios atsarga nepakeičia tinkamo įėjimo jautrumo nustatymo. Per didelis stiprinimas gali sukelti iškraipymus dar nepasiekus naudingo garsumo. Pradinį lygį nustatykite žemai, tada kelkite palaipsniui ir klausykite, ar signalas išlieka švarus.

Prijungimas ir garso derinimas

Kolonėlę junkite prie žemųjų dažnių kanalui skirto stiprintuvo išėjimo. Laikykitės teisingo poliškumo per visą grandinę. Sukeistas poliškumas gali susilpninti žemuosius dažnius, kai sistema veikia kartu su priekiniais ar galiniais automobilio garsiakalbiais.

Dažnių ribojimą nustatykite stiprintuve, grotuve arba garso procesoriuje. Pradinį ribinį dažnį rinkitės pagal pagrindinių garsiakalbių atkuriamą diapazoną. Tada klausymo vietoje pakoreguokite nustatymą taip, kad perėjimas būtų vientisas ir nekiltų ryškaus dažnių persidengimo.

Jeigu naudojama elektronika leidžia keisti fazę arba signalo delsą, palyginkite nustatymus vairuotojo vietoje. Palikite padėtį, kuri suteikia tolygesnį perėjimą tarp pagrindinių garsiakalbių ir žemųjų dažnių kolonėlės.

Montavimas automobilyje

Numatykite vietą kabeliui ir jo lenkimo spinduliui. Laidas neturi būti prispaustas prie aštraus apdailos krašto. Korpusą pritvirtinkite taip, kad jis nejudėtų stabdant ar važiuojant nelygiu keliu.

9,6 kg grynasis svoris svarbus renkantis tvirtinimo vietą ir tvirtinimo elementus. Atraminis paviršius turi išlaikyti korpusą visu pagrindu. Grotelių negalima naudoti kaip rankenos perkeliant kolonėlę.

Uždaras korpusas leidžia montuoti kolonėlę be fazės keitiklio angai reikalingos papildomos erdvės. Tačiau garsas priklausys nuo vietos automobilyje ir atstumo iki aplinkinių paviršių. Galutinį lygį ir fazę derinkite tik pritvirtinę korpusą pasirinktoje vietoje.

Sistemos planavimas

Šis modelis skirtas automobilio garso sistemai, todėl jo nereikėtų laikyti buitine aktyviąja kolonėle. Jam reikalinga atskira stiprinimo grandinė ir sistemos valdymas. Grotelių apsauga tiekiama kartu, o stiprintuvą bei instaliacinius priedus reikia parinkti pagal automobilį.

Jeigu abejojate dėl stiprintuvo apkrovos arba montavimo vietos, turėkite korpuso matmenis ir stiprintuvo techninius duomenis. Sistemos suderinimą galima aptarti „Audiocentro“ parduotuvėje Kaune. Ypač svarbu patikrinti stiprintuvo galią prie numatytos apkrovos.

Techninės specifikacijos

DUK

Kokio stiprintuvo reikia šiai kolonėlei?

Rinkitės automobilinį stiprintuvą, stabiliai veikiantį su nurodyta apkrova. Jo galią vertinkite pagal RMS rodiklį, o ne vien trumpalaikės galios skaičių.

Kaip patikrinti, ar korpusas tilps pasirinktoje vietoje?

Išmatuokite plotį, aukštį ir erdvės gylį ties korpuso pagrindu bei viršumi. Maksimalus korpuso gylis yra 159 mm, o viršutinio paviršiaus – 104 mm. Papildomai numatykite tarpą laidui ir priekinėms grotelėms.

Ar už korpuso reikia palikti vietos oro angai?

Ne, tai uždaras korpusas be fazės keitiklio angos. Vis tiek palikite vietos laidui ir neuždenkite priekyje esančio garsiakalbio paviršiaus.

Kaip nustatyti žemųjų dažnių lygį?

Pradėkite nuo mažo stiprintuvo įėjimo jautrumo. Lygį kelkite palaipsniui, kol žemieji dažniai papildys pagrindinius garsiakalbius be girdimo iškraipymo ar jų užgožimo.

Ar ši kolonėlė tinka namų stereo arba namų kino sistemai?

Ji sukurta automobilio garso sistemai ir sunkvežimiui skirtai montavimo erdvei. Buitinėse sistemose naudojami kitokie stiprintuvai, jungtys ir maitinimo sprendimai.

Ar galima vienu stiprintuvu naudoti dvi tokias kolonėles?

Galima tik tada, kai stiprintuvas palaiko pasirinktą bendrą apkrovą. Lygiagrečiai arba nuosekliai sujungus dvi kolonėles, stiprintuvo matoma varža pasikeičia.

Kodėl svarbu kolonėlę pritvirtinti prieš galutinį derinimą?

Montavimo vieta keičia žemųjų dažnių balansą salone. Pritvirtinus korpusą galima tiksliau suderinti lygį, dažnių ribojimą ir elektronikoje pasirenkamą fazę.
