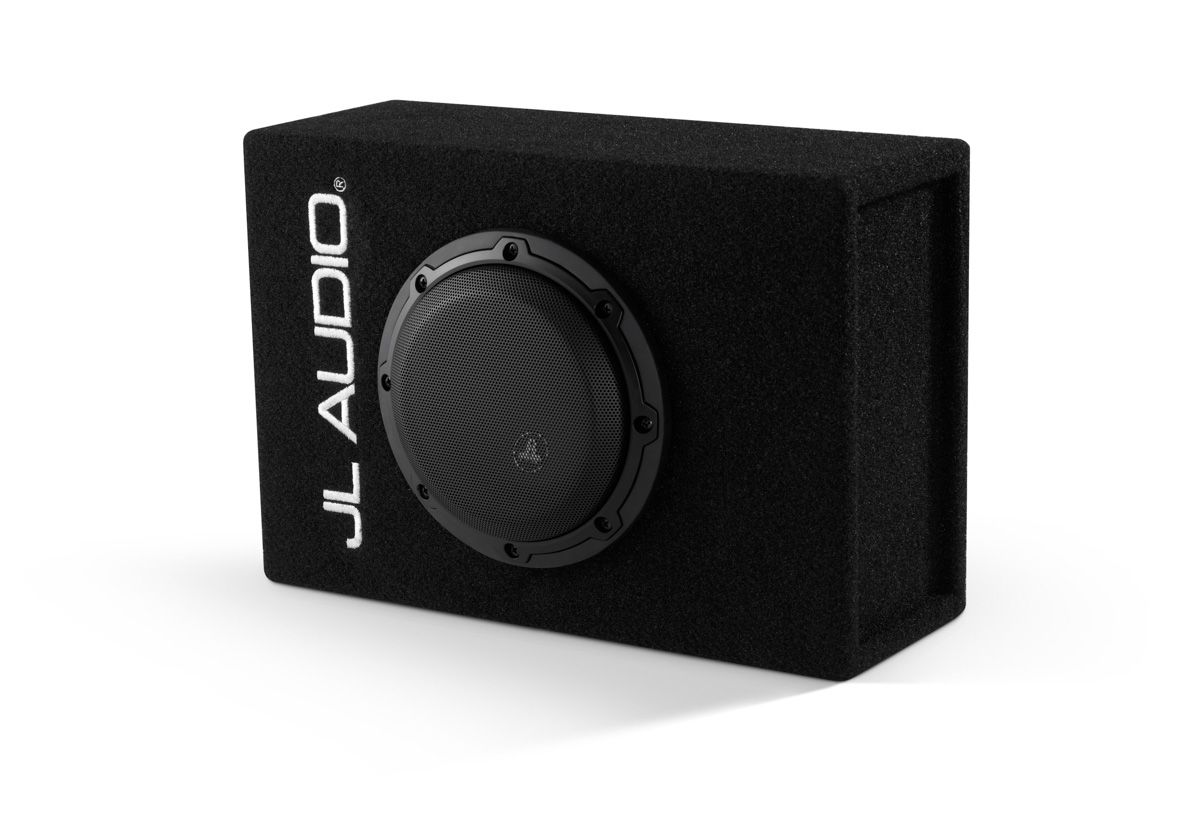

JL Audio CP106LG-W3V3 žemųjų dažnių kolonėlė

JL Audio CP106LG-W3V3 yra žemo profilio automobilinė žemųjų dažnių kolonėlė. Ji skirta sistemai, kurioje žemiesiems dažniams naudojamas atskiras stiprintuvo kanalas. 150 W RMS galios valdymas nurodo ilgalaikę, o ne trumpalaikę galią. Nominali 4 Ω varža padeda tinkamai parinkti stiprintuvą.

Kam skirta ši kolonėlė

Žemo profilio korpusas naudingas automobilyje, kuriame montavimo gylis yra ribotas. Jo išorinis gylis siekia 130 mm. Prieš montuojant būtina įvertinti ir korpuso plotį, aukštį bei laidams reikalingą vietą.

Tai žemųjų dažnių grandinės dalis, papildanti automobilio plačiajuosčius arba komponentinius garsiakalbius. Kolonėlė neatstoja viso dažnių diapazono garsiakalbių. Jos signalas turi būti apribotas stiprintuvo, grotuvo arba garso procesoriaus žemųjų dažnių filtru.

Korpusas ir apsauga

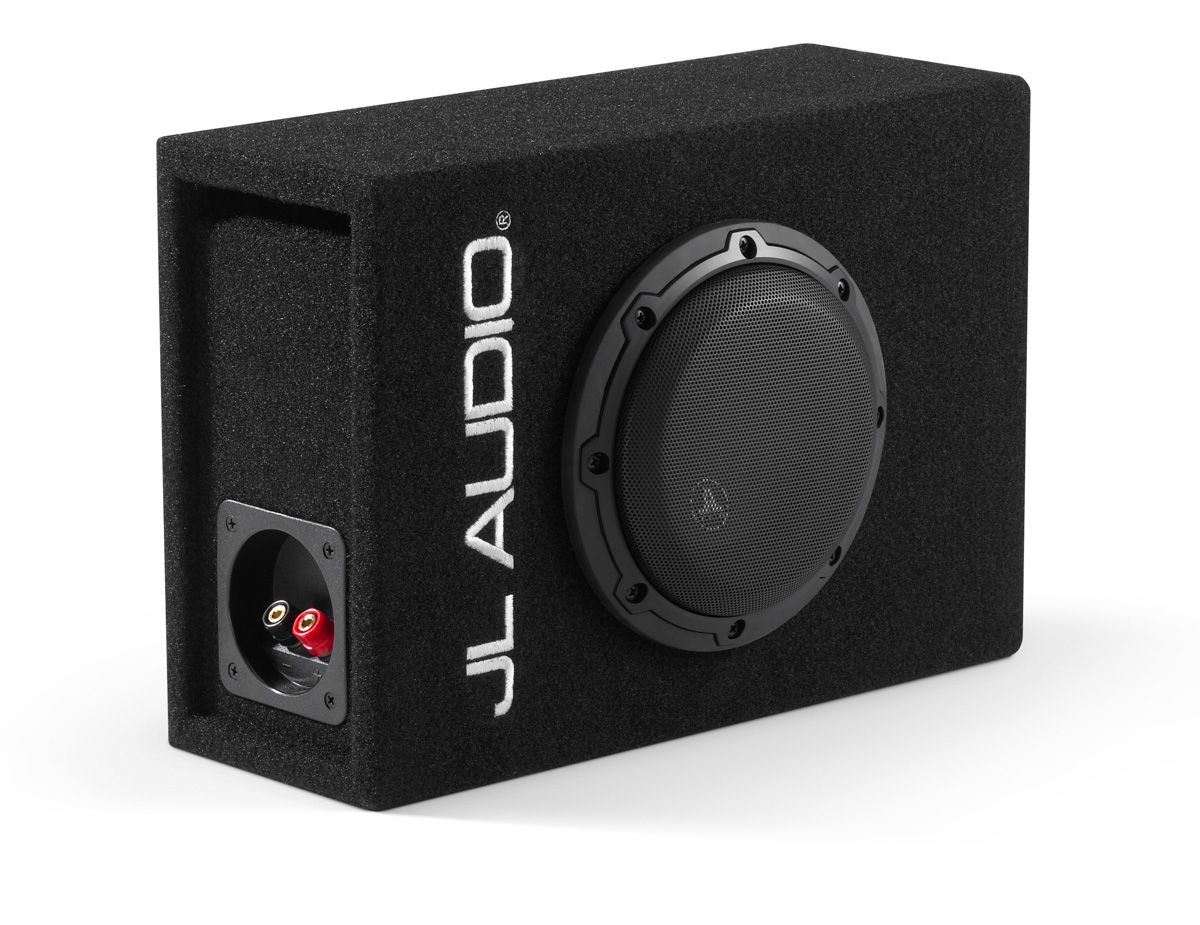

Korpusas su plyšiniu fazoinverteriu turi atskirą oro angą. Montuojant jos negalima prispausti prie sėdynės, apdailos ar bagažo. Laisva anga leidžia korpusui veikti taip, kaip numatyta jo konstrukcijoje.

Išorė padengta juoda kilimine danga. Ji vizualiai dera su dažna automobilio bagažinės apdaila. Į komplektą įeina juodos plieninės apsauginės grotelės. Jos sumažina tiesioginio kontakto su garsiakalbio zona tikimybę, tačiau neatstoja patikimo korpuso pritvirtinimo.

Stiprintuvo parinkimas

Stiprintuvo techniniuose duomenyse reikia tikrinti galią esant 4 Ω apkrovai. Prie kitos varžos nurodytas galios skaičius nėra tiesiogiai palyginamas. Stiprintuvas taip pat turi būti pritaikytas stabiliai veikti su tokia apkrova.

150 W RMS yra nuolatinės galios valdymo reikšmė. Jos nereikėtų lyginti su stiprintuvo trumpalaikės arba didžiausios galios rodikliu. Teisingam suderinimui naudokite vienodomis matavimo sąlygomis pateiktas RMS reikšmes.

Stiprintuvo lygio reguliatorius nėra garsumo rankenėlė. Pradėkite nuo mažesnio lygio ir didinkite jį klausydamiesi visos sistemos. Sustokite, jei žemieji dažniai tampa iškraipyti arba nustelbia kitus garsiakalbius.

Signalo prijungimas ir derinimas

Kolonėlė prijungiama prie išorinio stiprintuvo garsiakalbio išėjimo. Jei grotuvas turi žemųjų dažnių linijinį išėjimą, jis pirmiausia jungiamas prie stiprintuvo. Linijinis išėjimas negali tiesiogiai maitinti šios kolonėlės.

Jei automobilio grotuvas turi tik garsiakalbių lygio signalą, atitinkamą įėjimą turi turėti stiprintuvas. Šį suderinamumą lemia stiprintuvo įėjimai, o ne kolonėlės korpusas.

Žemųjų dažnių filtrą pradėkite derinti ties sritimi, kurioje pagrindiniai garsiakalbiai pradeda silpti. Tada koreguokite nustatymą klausydamiesi iš vairuotojo vietos. Tikslas – tolygus perėjimas be atskiro žemųjų dažnių šaltinio pojūčio.

Montavimo vietos parinkimas

Korpuso matmenys yra 359 × 245 × 130 mm. Išmatuokite ne tik laisvą ertmę, bet ir įnešimo kelią. Korpusas turi praeiti pro bagažinės angą, sėdynių konstrukcijas ir apdailos elementus.

Palikite vietos fazoinverterio angai ir laidų trasai. Nedėkite daiktų tiesiai prieš angą. Bagažas taip pat neturėtų remtis į groteles. Automobilyje korpusą būtina pritvirtinti taip, kad jis nejudėtų stabdant ar keičiant važiavimo kryptį.

Žemo profilio konstrukcija savaime negarantuoja montavimo po konkrečia sėdyne. Reikia įvertinti sėdynės bėgelius, judėjimo diapazoną ir grindų nelygumus. Matavimui palikite papildomos vietos, kad korpusas nesiliestų su judančiomis dalimis.

Techninės specifikacijos

DUK

Ar kolonėlei reikalingas atskiras stiprintuvas?

Taip. Galios valdymo ir varžos duomenys skirti jos poravimui su išoriniu stiprintuvu. Grotuvo linijinis išėjimas kolonėlės tiesiogiai nepamaitins.

Kaip parinkti tinkamą stiprintuvą?

Tikrinkite stiprintuvo RMS galią esant 4 Ω apkrovai. Nelyginkite kolonėlės RMS rodiklio su trumpalaikės galios skaičiumi. Stiprintuvas turi stabiliai veikti prie 4 Ω.

Ar kolonėlę galima montuoti po sėdyne?

Tai priklauso nuo konkrečios erdvės. Patikrinkite 359 × 245 × 130 mm matmenis, sėdynės eigą ir bėgelius. Fazoinverterio anga turi likti neuždengta.

Kaip nustatyti žemųjų dažnių lygį?

Reguliuokite jį stiprintuve arba garso procesoriuje. Pradėkite nuo mažo lygio, tada derinkite pagal pagrindinius garsiakalbius. Venkite girdimų iškraipymų.

Kaip apsaugoti kolonėlę bagažinėje?

Komplekte esančios juodos plieninės apsauginės grotelės saugo garsiakalbio zoną, tačiau bagažas neturėtų į jas remtis. Korpusą būtina pritvirtinti, kad jis nejudėtų stabdant ar keičiant važiavimo kryptį.

Kaip ją prijungti prie automobilio grotuvo?

Grotuvo žemųjų dažnių signalas perduodamas stiprintuvui. Kolonėlė jungiama prie stiprintuvo garsiakalbio išėjimo. Jei naudojamas aukšto lygio signalas, jį turi priimti stiprintuvas.

Ar ši kolonėlė tinka namų kino sistemai?

Ji skirta automobilio garso sistemai. Įprastas namų kino imtuvo linijinis žemųjų dažnių išėjimas jos tiesiogiai nemaitina. Reikėtų atskiro, 4 Ω apkrovai tinkamo stiprintuvo.

Ar fazoinverterio angą galima nukreipti į sienelę?

Angos negalima prispausti prie automobilio apdailos ar bagažo. Palikite jai laisvos erdvės ir palyginkite kelias korpuso padėtis iš vairuotojo vietos.
