JL Audio ACP208LG-W3V3 aktyvioji žemųjų dažnių kolonėlė

JL Audio ACP208LG-W3V3 – aktyvioji automobilio žemųjų dažnių kolonėlės sistema (powered subwoofer system). Ji skirta giliems žemiesiems dažniams įrengti riboto gylio bagažinėje ar kitoje tinkamoje automobilio vietoje. Plačiame žemo profilio korpuse jau sumontuoti garsiakalbiai, stiprintuvas ir apsauginės grotelės.

Integruotas 500 W RMS stiprintuvas suderintas su sistemos itin maža varža. Todėl nereikia atskirai rinktis galios stiprintuvo ar derinti jo su pasyvia kolonėle. RCA ir aukšto lygio įėjimai leidžia sistemą prijungti prie skirtingų automobilio garso šaltinių.

Paskirtis ir sistemos sudėtis

Korpuse veikia du 8W3v3-0.40 8 colių žemųjų dažnių garsiakalbiai. Kiekvienas garsiakalbis turi atskirą vidinę oro kamerą. Tokia konstrukcija leidžia abiem garsiakalbiams veikti jiems pritaikytoje akustinėje erdvėje.

Abiem kameroms naudojami išplatinti plyšiniai fazoinvertoriai. Jų forma padeda mažinti girdimą oro srauto triukšmą. Tai svarbu klausantis garsiau, kai per fazoinvertoriaus angą juda daugiau oro.

Tai vienas suderintas DCD sistemos mazgas. Integruoto stiprintuvo ir itin mažos varžos garsiakalbių negalima atskirai jungti prie įprastų, nesuderintų komponentų. Netinkamas sujungimas gali smarkiai pažeisti įrangą ir panaikinti garantiją.

Korpusas ir apsauga

Korpusas su plyšiniu fazoinvertoriumi (slot-ported) pagamintas iš CNC staklėmis išpjauto aukštos klasės MDF. Vidinės standumo pertvaros sutvirtina ilgą korpusą. Jos taip pat padeda kontroliuoti sienelių vibracijas garsiakalbiams dirbant didesne eiga.

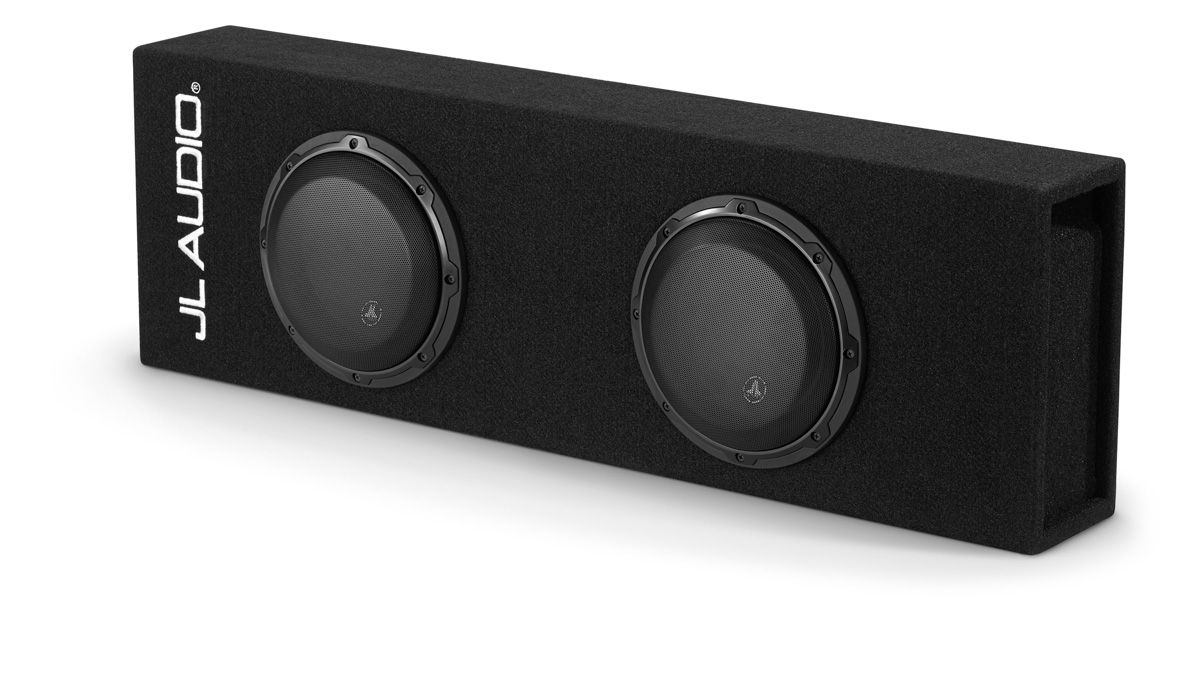

Išorė padengta juodu automobiliniu kilimu. Priekinę dalį puošia sidabro spalvos JL AUDIO siuvinėjimas. Juodos plieninio tinklelio grotelės saugo abu garsiakalbius nuo daiktų, laikomų bagažinėje.

Korpusas yra tik 130 mm gylio, tačiau jo plotis siekia apie 930 mm. Toks formatas naudingas, kai svarbu taupyti montavimo gylį. Prieš perkant būtina įvertinti ir turimą plotį bei 283 mm aukštį.

Signalo prijungimas

RCA įėjimus rinkitės, kai magnetola arba garso procesorius turi linijinį žemųjų dažnių išėjimą. Priimamas 70 mV-1,40 V RMS signalas. Ši jungtis leidžia naudoti šaltinio žemųjų dažnių lygio arba dažnių valdymą, jei jis ten įrengtas.

Aukšto lygio įėjimai priima 280 mV-5,4 V RMS signalą. Jie naudingi jungiant prie daugelio gamyklinių magnetolų, neturinčių RCA išėjimų. Signalas tokiu atveju paimamas iš garsiakalbių išėjimų.

Automatinis įjungimas gali reaguoti į garso signalą arba DC poslinkį. Tai sumažina atskiro nuotolinio įjungimo laido poreikį tinkamose sistemose. Konkretus aptikimo būdas pasirenkamas pagal naudojamo garso šaltinio išėjimą.

Maitinimas ir išėmimas

Sistemai rekomenduojami 8 AWG variniai maitinimo ir įžeminimo laidai. Grandinei reikalingas 30 A ATO arba ATC formato saugiklis. Tinkamas laidų skerspjūvis sumažina įtampos kritimą stiprintuvui gaunant didesnę apkrovą.

Greitai atjungiama maitinimo jungtis palengvina laikiną korpuso išėmimą. Tai praktiška, kai bagažinėje trumpam reikia daugiau vietos. Prieš išimant sistemą taip pat reikia saugiai atjungti signalo jungtis.

Filtro ir poliškumo nustatymas

Integruotas žemųjų dažnių filtras (low-pass) reguliuojamas nuo 50 iki 200 Hz. Jo 12 dB oktavai nuolydis sukuria laipsnišką perėjimą tarp sistemos ir pagrindinių automobilio garsiakalbių.

Jeigu pagrindiniai garsiakalbiai atkuria nemažai žemųjų dažnių, pradėkite nuo žemesnės filtro reikšmės. Aukštesnė reikšmė gali padėti mažiems garsiakalbiams, kuriems trūksta apatinio diapazono. Galutinį nustatymą atlikite klausydamiesi muzikos vairuotojo vietoje.

Išėjimo poliškumo jungiklis padeda suderinti žemųjų dažnių sistemos darbą su kitais garsiakalbiais. Palyginkite abi jungiklio padėtis iš įprastos klausymo vietos. Palikite padėtį, kurioje bosas skamba vientisiau ir neišretėja ties filtro persidengimo sritimi.

Norint reguliuoti lygį nuo vairuotojo vietos, naudojamas RBC-1 nuotolinis valdiklis. Jis yra pasirenkamas priedas ir parduodamas atskirai. Valdiklis patogus keičiant žemųjų dažnių lygį pagal įrašą, nekeičiant pagrindinių stiprintuvo nuostatų.

Montavimo vietos pasirinkimas

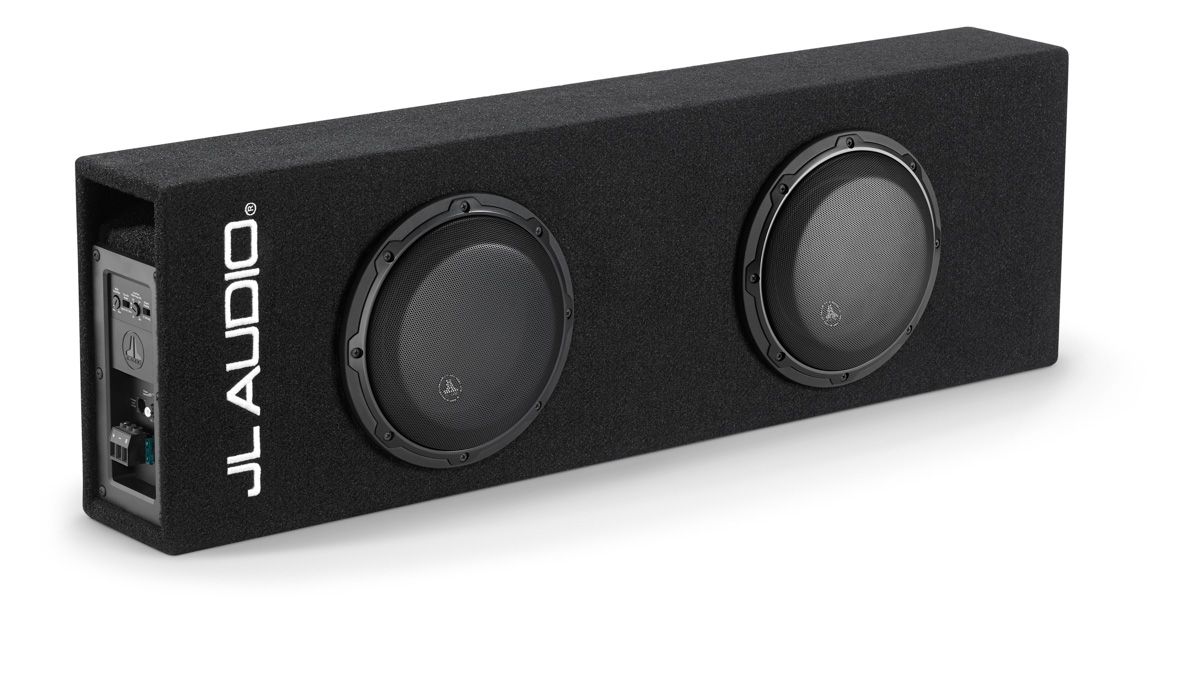

Žemo profilio korpusą statykite ant stabilaus pagrindo. Neuždenkite plieninių grotelių ir plyšinių fazoinvertorių angų bagažu. Aplink jungčių pusę palikite vietos laidams ir greitojo atjungimo jungčiai pasiekti.

Ši sistema yra plati ir sveria 15,83 kg. Montavimo vieta turi išlaikyti jos svorį važiuojant. Korpusą taip pat reikia apsaugoti nuo laisvo judėjimo stabdant ar keičiant važiavimo kryptį.

Techninės specifikacijos

DUK

Ar šiai sistemai reikalingas atskiras stiprintuvas?

Ne. Galios stiprintuvas jau integruotas ir suderintas su abiem itin mažos varžos garsiakalbiais. Reikia paruošti tinkamą maitinimą, signalą ir įžeminimą.

Kada naudoti RCA, o kada aukšto lygio įėjimą?

RCA rinkitės su magnetolos arba procesoriaus linijiniu išėjimu. Aukšto lygio jungtis skirta šaltiniui, kuris signalą pateikia per garsiakalbių išėjimus.

Ar RBC-1 valdiklis įeina į komplektą?

Ne. RBC-1 parduodamas atskirai. Jis reikalingas tik norint keisti žemųjų dažnių lygį iš vairuotojo vietos.

Ar kolonėlė tinka namų stereo arba namų kino sistemai?

Ne. Tai automobilio garso sistemai sukurtas aktyvus korpusas su jam pritaikyta maitinimo, saugiklio ir signalo įranga.

Ar galima integruotą stiprintuvą arba garsiakalbius naudoti atskirai?

Ne. DCD stiprintuvas ir 0,20 Ω sistema turi veikti kartu. Jų negalima maišyti su įprastais nesuderintais komponentais.

Kaip nustatyti filtro dažnį?

Pradėkite nuo reikšmės, kuri papildo pagrindinius garsiakalbius be girdimo boso išryškinimo. Tada koreguokite klausydamiesi vairuotojo vietoje.

Ar galima automobilyje naudoti kelias tokias sistemas?

Kelių aktyvių korpusų negalima sujungti kaip pasyvių kolonėlių. Kiekvienam integruotam stiprintuvui reikėtų atskiro maitinimo, saugiklio ir signalo paskirstymo sprendimo.

Ką būtina išmatuoti prieš montuojant?

Patikrinkite maždaug 930 mm plotį, 283 mm aukštį ir 130 mm gylį. Taip pat palikite vietos jungtims bei neuždenkite fazoinvertorių angų.
