JL Audio 12W3V3-4 žemųjų dažnių garsiakalbis

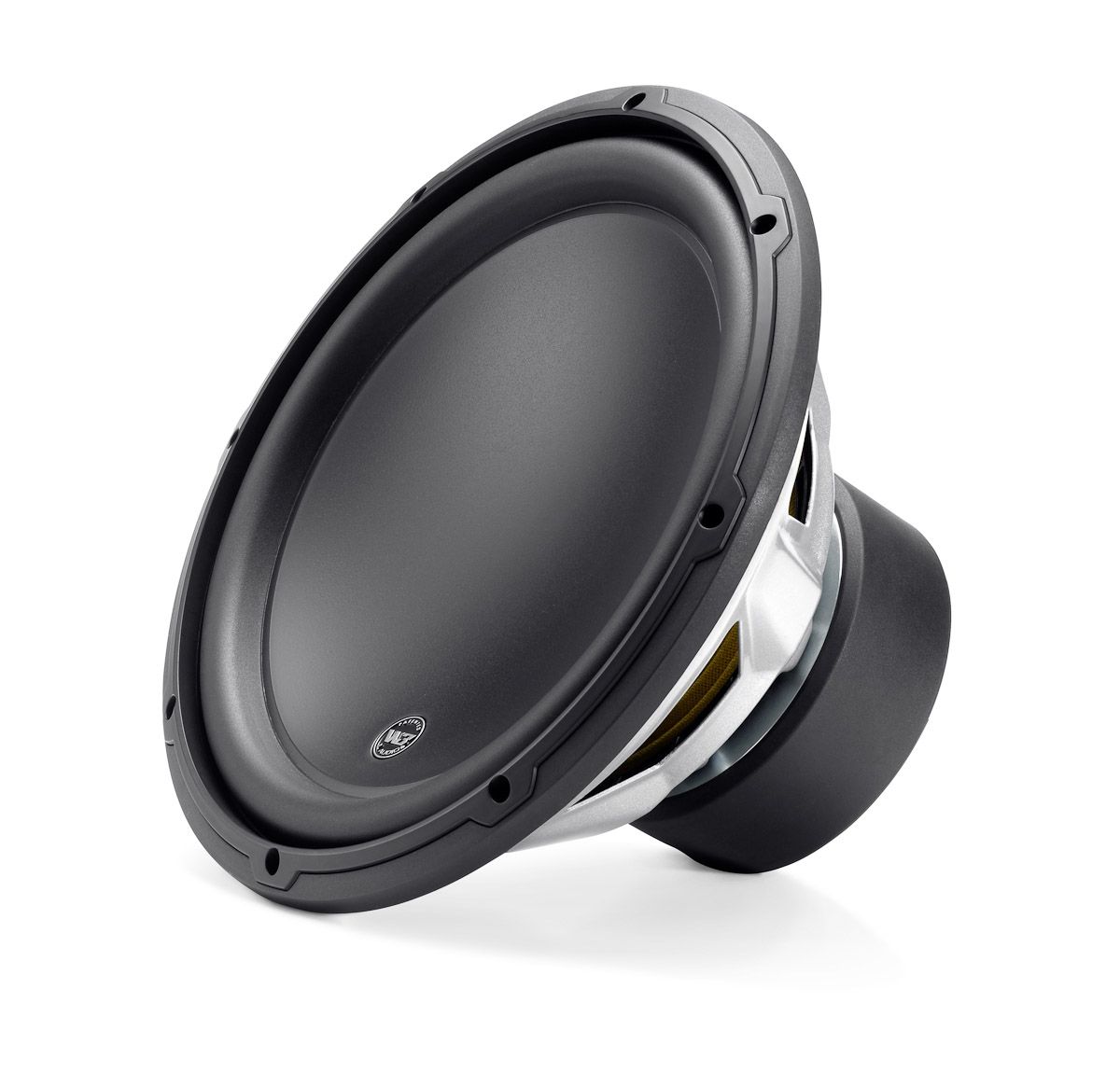

JL Audio 12W3V3-4 yra 12 colių automobilinis žemųjų dažnių garsiakalbis (subwoofer driver), skirtas montuoti į atskirą korpusą. Tai vienos balso ritės, 4 omų modelis, kurio ilgalaikė galia siekia 500 W RMS. Rekomenduojama stiprintuvo galia yra nuo 150 iki 500 W RMS.

Šis modelis nėra žemųjų dažnių kolonėlė su paruošta dėže. Korpusą reikia pagaminti arba parinkti pagal pateiktus uždaro ir fazoinvertorinio korpuso parametrus.

Stiprintuvo parinkimas ir prijungimas

4 omų vardinė varža reiškia, kad stiprintuvo kanalas turi veikti su tokia apkrova. Galią rinkitės pagal 150-500 W RMS rekomendaciją. Atskirai nurodyta 1000 W programinė arba didžiausia galia nėra ilgalaikės galios rodiklis.

Garsiakalbį rekomenduojama naudoti aktyviai filtruojamoje sistemoje su atskiru stiprintuvu. Žemųjų dažnių filtrą ir lygį reguliuokite stiprintuve arba garso procesoriuje.

Pradėkite nuo nedidelio stiprinimo lygio ir palaipsniui jį derinkite su pagrindiniais garsiakalbiais. Filtro ribą koreguokite klausydami, kad žemieji dažniai sklandžiai papildytų sistemą ir nedominuotų.

Korpuso pasirinkimas

Uždaras korpusas (sealed enclosure) užima mažiau vietos ir reikalauja 31,8 litro grynojo vidinio tūrio. Rekomenduojamas derinys turi 43,7 Hz F3, 50,2 Hz Fc ir 0,83 Qtc.

Fazoinvertorinis korpusas (ported enclosure) yra didesnis: jo grynasis tūris siekia 49,6 litro. Jis derinamas ties 30 Hz, o nurodytas F3 yra 35 Hz. Plyšinio kanalo matmenys turi būti išlaikyti tiksliai.

Abiem projektams numatytos 19 mm sienelės ir tokio pat storio priekinė plokštė. Naudojant 16 mm medžiagą, iš kiekvieno išorinio matmens reikia atimti po 6,5 mm. Plonesnės nei 16 mm medžiagos gali neužtikrinti reikiamo korpuso standumo.

Nurodyti tūriai yra grynieji. Skaičiuojant bendrą vidinį tūrį, reikia pridėti garsiakalbio, sutvirtinimų ir fazoinvertoriaus kanalo užimamą vietą. Pats garsiakalbis išstumia 2,01 litro.

Montavimas ir sauga

Montavimo angos skersmuo yra 281 mm, o montavimo gylis – 169 mm. Už garsiakalbio reikia palikti vietos 140 mm skersmens varikliui. 297 mm tvirtinimo skylių apskritimas padeda tiksliai paruošti priekinę plokštę.

Korpusas turi būti standus ir tvirtai pritvirtintas prie automobilio kėbulo arba grindų konstrukcijos. Tvirtinant per metalą, naudotinos didelio skersmens poveržlės. Tai ypač svarbu hečbekuose, universaluose, visureigiuose ir furgonuose.

Ilgalaikis didesnio nei 100 dB garso slėgio poveikis gali visam laikui pažeisti klausą. Sistemą derinkite saikingai ir nevertinkite jos vien pagal garsumą.

Techninės specifikacijos

Maždaug 87 dB jautrumas neparodo galimo didžiausio žemųjų dažnių garso slėgio. Skirtingų garsiakalbių vien pagal šį rodiklį lyginti nereikėtų.

DUK

Ar tai žemųjų dažnių kolonėlė su dėže?

Ne. Tai atskiras 12 colių garsiakalbis, montuojamas į tinkamai apskaičiuotą uždarą arba fazoinvertorinį korpusą.

Kokį stiprintuvą rinktis?

Rinkitės 4 omų apkrovai pritaikytą kanalą, tiekiantį nuo 150 iki 500 W RMS. Nesivadovaukite 1000 W programiniu rodikliu.

Kurį korpusą pasirinkti, kai vietos mažai?

Mažiau vietos reikalauja 31,8 litro uždaras variantas. Fazoinvertoriniam projektui reikia 49,6 litro ir tikslaus 30 Hz derinimo.

Kaip nustatyti filtrą ir garsumo lygį?

Filtro ribą ir stiprinimo lygį nustatykite stiprintuve arba garso procesoriuje. Pradėkite nuo nedidelio stiprinimo, palaipsniui suderinkite lygį su pagrindiniais garsiakalbiais, o filtro ribą koreguokite klausydami.

Ar galima kelis garsiakalbius montuoti į bendrą korpusą?

Galima, tačiau vienam garsiakalbiui pateiktų matmenų dauginti nepakanka. Bendrą tūrį ir fazoinvertoriaus kanalą reikia perskaičiuoti.

Kuo skiriasi grynasis ir bendras korpuso tūris?

Nurodytas grynasis tūris yra garsiakalbiui reikalinga laisva vidinė erdvė. Skaičiuojant bendrą tūrį, prie jo reikia pridėti 2,01 l garsiakalbio, sutvirtinimų ir fazoinvertoriaus kanalo užimamą vietą.
