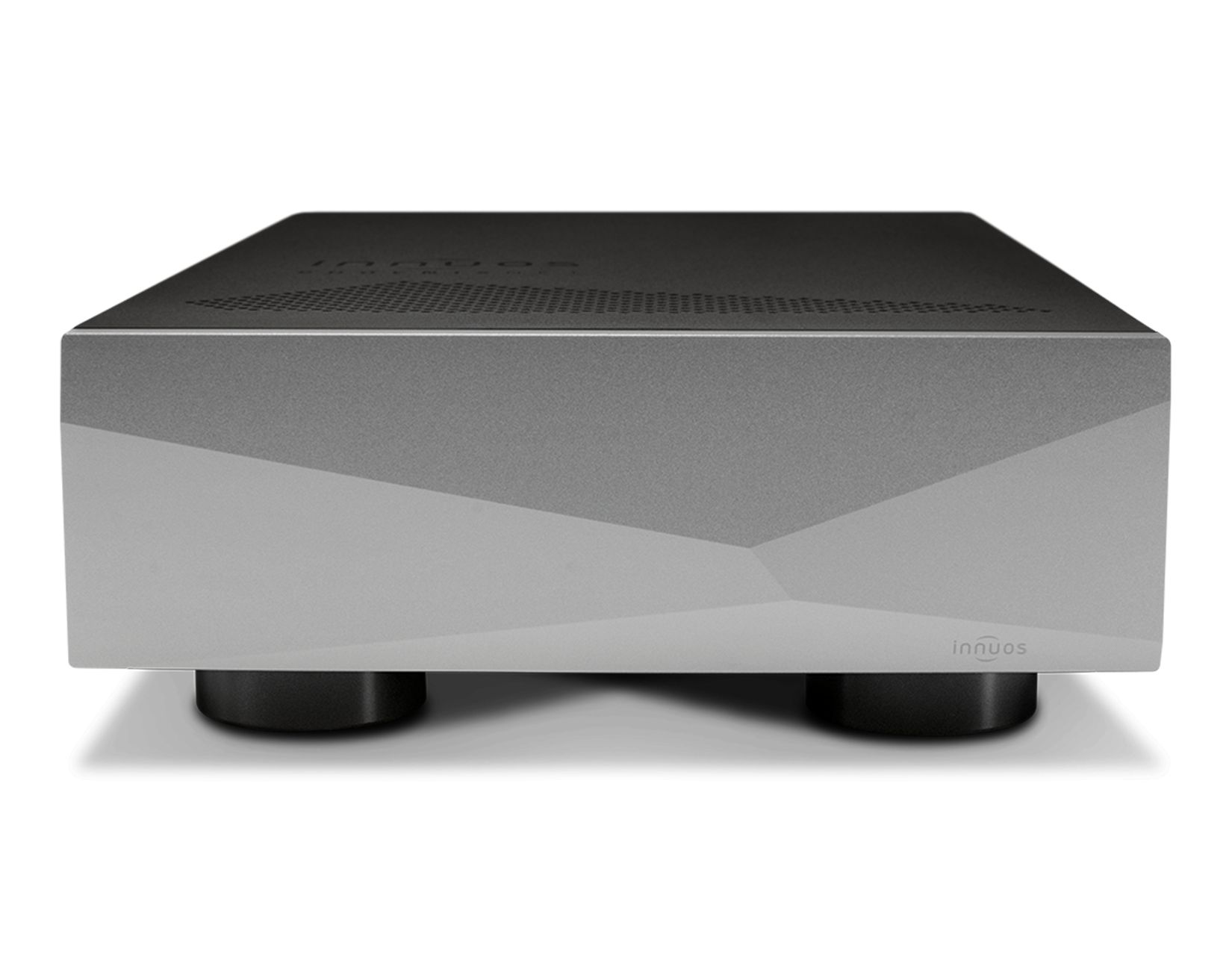

Innuos PhoenixNET eterneto tinklo komutatorius

Innuos PhoenixNET tinklo komutatorius yra audiofilinis 100 Mbps eterneto tinklo komutatorius (Ethernet network switch). Jis skirtas laidiniam tinklo ryšiui garso sistemose. Konstrukcijoje daugiausia dėmesio skirta maitinimui, taktiniam generatoriui, elektrinei izoliacijai ir mechaninių virpesių valdymui.

Šis modelis tinka sistemai, kurioje muzikos serveris, tinklo grotuvas arba kitas garso įrenginys jungiamas per RJ45. Tai nėra maršrutizatorius ar belaidžio tinklo prieigos taškas. Jo užduotis – sujungti laidinius tinklo įrenginius viename tinklo segmente.

100 Mbps architektūra

Komutatoriuje naudojamas 100 Mbps tinklo lustas be vidinių impulsinių reguliatorių. Tokia architektūra pasirinkta siekiant valdyti komutatoriaus generuojamą elektrinį triukšmą. Tai konstrukcinė kryptis, o ne nustatytas pranašumas prieš kiekvieną gigabitinį komutatorių.

100 Mbps greitis yra svarbus pasirinkimo kriterijus. Per PhoenixNET vedamas tinklo ryšys nėra gigabitinis, todėl modelis neskirtas didžiausio pralaidumo duomenų perdavimui. Jį verta rinktis tinklo garso grandžiai, o ne didelių failų kopijavimui ar sparčiam atsarginių kopijų kūrimui.

Atskiras pagrindinės plokštės maitinimas

Pagrindinę plokštę maitina vidinis Statement lygio linijinis maitinimo šaltinis (linear power supply). Jis tiekia tris atskiras įtampas. Kiekvienai įtampai naudojamas nepriklausomas itin mažo triukšmo reguliavimas.

Viduje veikia du nepriklausomi Statement lygio linijiniai maitinimo šaltiniai. Vienas skirtas pagrindinei plokštei, o kitas – taktiniam generatoriui. Abiejuose maitinimo šaltiniuose naudojami Mundorf kondensatoriai. Trumpas vidinis maitinimo kelias pasirinktas siekiant mažinti galimą elektromagnetinių trukdžių poveikį grandinėms.

Tikslus taktinis generatorius

Tinklo lustas gauna taktinį signalą iš 25 MHz termostabilizuoto kvarcinio generatoriaus (OCXO oscillator). Jo nurodomas tikslumas siekia 3 ppb. Tai tokio paties tipo generatorius, koks naudojamas Innuos Statement.

Generatorius turi atskirą linijinį maitinimą ir jungiamas tiesiogiai prie tinklo komutatoriaus lusto. Toks vidinis sujungimas išlaiko trumpą signalo kelią.

Eterneto prievadai ir izoliacija

Kiekvienam tinklo ryšiui naudojami individualūs tinklo izoliaciniai transformatoriai. Jie įtraukti siekiant atskirti komutatoriaus grandines nuo maršrutizatoriaus ir kitų prijungtų įrenginių elektrinio triukšmo.

Eterneto prievadai yra individualiai ekranuoti ir tiesiogiai prilituoti prie plokštės. Jie neturi ryšio aktyvumo lempučių. Todėl mirksintys indikatoriai netrukdys klausymo aplinkoje, tačiau ryšio būseną reikės stebėti kitame tinklo įrenginyje.

Pasirinktose vidinėse vietose naudojama elektromagnetinius trukdžius sugerianti medžiaga. Jos paskirtis – riboti viduje susidarančių trukdžių poveikį kitoms grandinėms. Tai konstrukcinė priemonė, o ne konkretaus slopinimo dydžio matavimas.

Prijungimas prie garso sistemos

Vienu eterneto kabeliu tinklas atvedamas iš maršrutizatoriaus arba esamo vietinio tinklo. Kitu kabeliu prie komutatoriaus jungiamas tinklo grotuvas, muzikos serveris ar kitas laidinis garso įrenginys.

Įprastoje stereo sistemoje PhoenixNET statomas prieš tinklo grotuvą. Atskirai prijungtas DAC ar pradinis stiprintuvas tinka tik tada, kai pats turi RJ45 tinklo jungtį. Analoginės ir USB garso jungtys prie šio komutatoriaus nejungiamos.

Namų kino sistemoje jis gali aptarnauti laidinį tinklo ryšį turintį AV stiprintuvą ar medijos grotuvą. Komutatorius neperduoda HDMI vaizdo ir nepakeičia garso jungčių. Jis tvarko tik eterneto duomenų srautą.

Korpusas ir virpesių valdymas

Korpusas remiasi į antivibracines kojeles, suderintas su jo rezonansiniu dažniu. Viršutiniam dangčiui pritaikytas virpesius slopinantis apdorojimas. Jo paskirtis – garso bangų sukeltus virpesius paversti nedideliu šilumos kiekiu.

RJ45 prievadai su korpusu sujungti per silikoninę jungtį. Šis sprendimas papildo mechaninių virpesių valdymą ties kabelių prijungimo vietomis.

Komutatorių statykite ant tvirto ir lygaus pagrindo.

Techninės specifikacijos

DUK

Ar šis komutatorius pakeičia interneto maršrutizatorių?

Ne. Maršrutizatorius toliau valdo interneto ryšį ir vietinį tinklą. PhoenixNET įterpiamas į laidinę garso tinklo grandį.

Ar prie jo galima tiesiogiai prijungti DAC?

Taip, jeigu DAC turi RJ45 tinklo jungtį ir veikia kaip tinklo garso įrenginys. USB ar koaksialinė jungtis čia nenaudojama.

Ką reiškia 100 Mbps spartos apribojimas?

Per komutatorių vedamas tinklo segmentas neveiks gigabitine sparta. Tai svarbu, jei ta pačia jungtimi planuojama perduoti didelius failus.

Kaip tikrinti ryšį, kai prievadai neturi lempučių?

Ryšio būseną stebėkite maršrutizatoriaus, muzikos serverio arba tinklo grotuvo valdymo lange. Pats komutatorius vaizdinės prievadų būsenos nerodo.

Kur jį statyti garso sistemoje?

Statykite tarp maršrutizatoriaus ar vietinio tinklo ir tinklinio garso šaltinio. Korpusui parinkite stabilią, lygią lentyną.

Ar jis tinka namų kino sistemai?

Jis tinka laidiniam AV stiprintuvo ar medijos grotuvo tinklo ryšiui. HDMI, analoginio garso ar garsiakalbių signalų komutatorius neperduoda.
