Hana SL (Mono) patefono galvutė

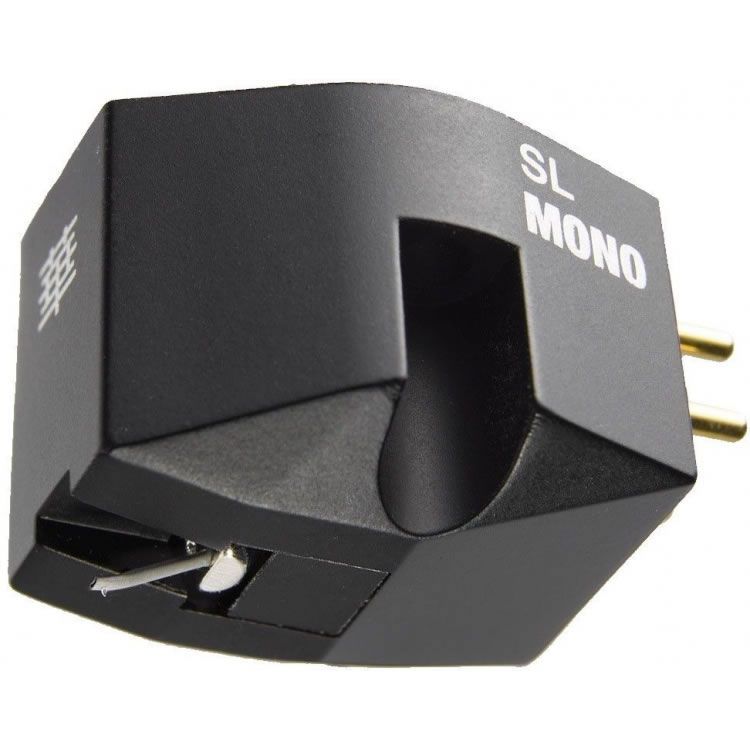

Hana SL (Mono) yra mažo išėjimo monofoninė judančios ritės (Moving Coil, MC) patefono galvutė. Ji skirta monofoninėms vinilinėms plokštelėms. Šis variantas žymimas Hana SLM (Mono) ir turi vientiso natūralaus deimanto Shibata adatą.

Tai specializuota galvutė monofoninių įrašų kolekcijai, o ne standartinės stereofoninės Hana SL versijos pakaitalas. Mažas išėjimo lygis lemia svarbiausią sistemos pasirinkimą. Galvutei reikia tinkamai stiprinančio MC fono korektoriaus arba stiprintuvo su suderinamu MC įėjimu.

Adatos ir laikiklio konstrukcija

Shibata profilio adata pagaminta iš vientiso natūralaus deimanto. Šio profilio padėtis griovelyje priklauso nuo tiksliai suderintos galvutės geometrijos. Todėl montuojant svarbūs iškyšos, posūkio kampo ir adatos laikiklio padėties nustatymai.

Adata sujungta su dideliu standumu pasižyminčiu aliumininiu adatos laikikliu. Vidinėje konstrukcijoje naudojamos kryžiaus formos armatūros. Šie elementai nėra reguliuojami, todėl naudotojo dėmesys tenka montavimo geometrijai ir patefono svirties nustatymams.

Juodas korpusas pagamintas iš mažo rezonanso kompozicinio plastiko. Tai svarbu galvutei, kuri plokštelės griovelio judesius paverčia elektriniu signalu. Korpusas kartu yra funkcinė mechaninės sistemos dalis, o ne vien išorinis apvalkalas.

Prijungimas prie garso sistemos

Šios galvutės signalo grandinė yra paprasta: galvutė jungiama prie MC fono korektoriaus. Jo linijinis išėjimas jungiamas prie stiprintuvo linijinio įėjimo. Atskiras korektorius tinka ir tada, kai stiprintuvas turi tik linijinius įėjimus.

Nurodytas išėjimo lygis yra 0,5 mV, esant 1 kHz dažniui. Tai mažo išėjimo MC versija. Įprastas MM fono įėjimas paprastai nesuteikia tokiai galvutei numatyto stiprinimo.

Renkantis MC fono korektorių svarbus ne vien MC užrašas. Jo stiprinimo diapazonas turi tikti 0,5 mV signalui. Apkrovos parametrų nereikėtų parinkti pagal kitą Hana modelį, nes skirtingos tos pačios serijos versijos gali skirtis.

Galvutę galima įtraukti į stereo sistemą, nors atkuriamas šaltinis yra monofoninis. Namų kino imtuvui reikalingas tinkamas fono įėjimas arba išorinis MC korektorius. Pastaruoju atveju korektorius jungiamas prie analoginio linijinio įėjimo.

Montavimas ir pirminis derinimas

Prieš montuojant reikia išjungti stiprintuvą ir sumažinti garso lygį. Galvutė mechaniškai pritvirtinama prie patefono svirties laikiklio. Jos geometrija derinama atskiru, konkrečiam patefonui tinkamu šablonu.

Shibata adatai ypač svarbus tikslus lygiavimas griovelio atžvilgiu. Pirmiausia nustatykite iškyšą ir galvutės posūkio kampą. Tik po to pereikite prie svirties aukščio, sekimo jėgos ir šoninės kompensacijos.

0,5 mV išėjimo reikšmė neapibrėžia sekimo jėgos ar šoninės kompensacijos. Šių nustatymų negalima perkelti iš kitos MC galvutės. Elektrinį stiprinimą derinkite tik užbaigę mechaninį montavimą.

Patefoną laikykite ant stabilaus ir horizontalaus pagrindo. Galvutė mechaniškai nuskaito griovelį, todėl pagrindo virpesiai gali patekti į atkuriamą signalą. Patefono vieta nekeičia elektrinio suderinamumo, tačiau gali paveikti mechanines atkūrimo sąlygas.

Kam skirta ši versija

Šį variantą verta rinktis sistemai, kurios pagrindinė užduotis yra monofoninių plokštelių atkūrimas. Jis taip pat tinka klausytojui, jau turinčiam mažo išėjimo MC signalui paruoštą grandinę. Jei kolekcijoje vyrauja stereofoniniai įrašai, reikėtų rinktis stereofoninę galvutę.

Modelio žymėjime esanti raidė L siejama su mažu išėjimu, o Shibata adata apibrėžia naudojamą profilį. Monofoninės versijos nereikėtų supainioti su įprasta Hana SL galvute. Pirkimo sprendimą pirmiausia lemia plokštelių tipas ir turimas fono korektorius.

Techninės specifikacijos

DUK

Ar tai monofoninė, ar stereofoninė galvutė?

Tai monofoninė patefono galvutė, skirta monofoninių vinilinių plokštelių atkūrimui. Jos nereikėtų painioti su standartine stereofonine Hana SL versija.

Kokio fono korektoriaus reikia?

Reikalingas mažo išėjimo MC galvutėms tinkamas fono korektorius. Jo stiprinimo diapazonas turi būti pritaikytas 0,5 mV signalui.

Ar galvutę galima jungti tiesiai prie linijinio įėjimo?

Ne. Tarp galvutės ir linijinio stiprintuvo įėjimo reikalingas MC fono korektorius. Jis sustiprina signalą iki linijinei grandžiai tinkamo lygio.

Ar ji tinka stiprintuvui su MM fono įėjimu?

Vien MM įėjimo paprastai nepakanka mažo išėjimo MC galvutei. Tokiu atveju naudokite atskirą MC fono korektorių.

Ar galima ją naudoti su namų kino imtuvu?

Taip, jei imtuvas turi tinkamą MC fono įėjimą. Kitu atveju išorinio korektoriaus signalą junkite prie analoginio linijinio įėjimo.

Kodėl montavimo geometrija tokia svarbi?

Shibata profilis turi būti tiksliai orientuotas plokštelės griovelio atžvilgiu. Todėl iškyša ir galvutės posūkio kampas derinami prieš elektrinius nustatymus.

Ką reiškia 0,5 mV reikšmė?

Tai išėjimo lygis, išmatuotas esant 1 kHz dažniui. Reikšmė padeda parinkti MC fono korektoriaus stiprinimą, bet nenusako mechaninių nustatymų.
