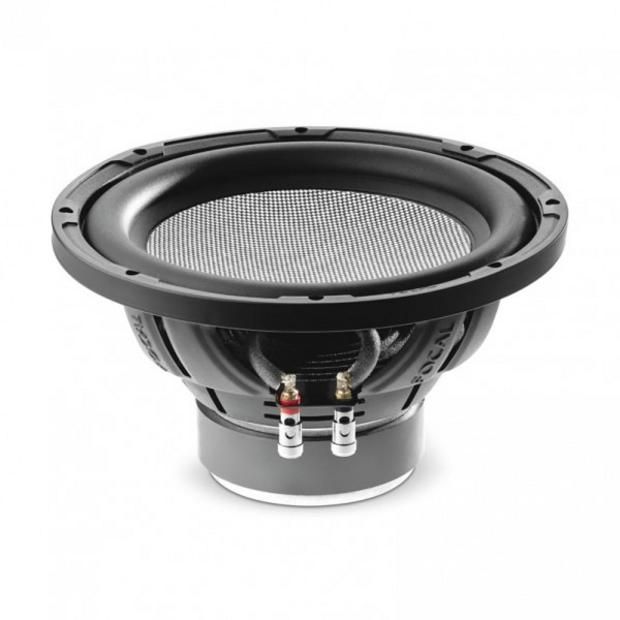

Focal SUB 25A4 žemųjų dažnių garsiakalbis

Focal SUB 25A4 – pasyvus 10 colių automobilinis žemųjų dažnių garsiakalbis. Jis skirtas atskirai montuojamai automobilio žemųjų dažnių sistemai. 200 W RMS nominalioji galia padeda parinkti tinkamą išorinį stiprintuvą.

Tai atskiras garsiakalbis, o ne aktyvioji žemųjų dažnių kolonėlė. Jam reikalingas tinkamai suprojektuotas korpusas, galios stiprintuvas ir dažnių filtravimas.

Kam skirtas šis garsiakalbis

Šis modelis tinka automobilio garso sistemai, kurioje žemieji dažniai kuriami atskiru garsiakalbiu. Jis gali papildyti priekinius arba galinius garsiakalbius.

10 colių dydis padeda planuoti kompaktiškesnę sistemą nei naudojant didesnio skersmens garsiakalbį. Vis dėlto 250 mm yra nominalus garsiakalbio skersmuo. Šis skaičius nėra montavimo angos matmuo.

Prieš gaminant dėžę reikia atskirai nustatyti montavimo gylį, angos skersmenį ir tvirtinimo vietas. Vien vardinio skersmens šiam darbui nepakanka.

Difuzorius ir balso ritė

DFS® difuzorius naudoja dvigubą stiklo pluošto struktūrą (Dual Fiberglass Structure).

Garsiakalbyje įrengta viena balso ritė. Tokia konstrukcija turi vieną elektrinę ritės grandinę. Ji nesuteikia dvigubos ritės nuoseklaus arba lygiagretaus jungimo variantų.

Ritės skersmuo siekia 50 mm, o jos aukštis – 25 mm. Magneto matmuo yra 120 mm. Šie dydžiai padeda įvertinti konstrukciją, tačiau neapibrėžia reikiamo dėžės tūrio.

Stiprintuvas ir prijungimas

Pasyvus garsiakalbis nepriima linijinio RCA signalo tiesiogiai. Jis jungiamas prie stiprintuvo garsiakalbio išėjimo tinkamu akustiniu laidu. Stiprintuvas arba garso procesorius turi valdyti signalo lygį ir filtravimą.

Renkantis stiprintuvą svarbiausias galios orientyras yra 200 W RMS, o ne trumpalaikė didžiausia galia. 400 W vertė apibūdina maksimalią galią. Ji neturėtų būti naudojama kaip nuolatinės apkrovos rodiklis.

Nominalioji varža nepateikta, todėl jos negalima spręsti vien iš modelio priesagos. Prieš jungiant būtina nustatyti stiprintuvui tenkančią apkrovą. Tai ypač svarbu naudojant kelis garsiakalbius.

Pradinį stiprintuvo jautrumą nustatykite žemai. Tada jį didinkite iki subalansuoto lygio, nekeliant girdimų iškraipymų. Jautrumo reguliatorius nėra garsumo atsarga.

Dažnių filtravimas ir derinimas

36-500 Hz dažnių diapazonas apibūdina paties garsiakalbio atkuriamą sritį. Galutinį rezultatą automobilyje keičia dėžė, filtrai, montavimo vieta ir salono akustika.

Žemųjų dažnių filtrą pradėkite derinti ties pagrindinių garsiakalbių atkūrimo riba. Per aukšta riba gali išryškinti žemųjų dažnių šaltinio vietą. Per žema riba gali palikti spragą tarp skirtingų garsiakalbių.

Jeigu stiprintuvas arba procesorius siūlo fazės reguliavimą, palyginkite nustatymus klausymosi vietoje. Palikite padėtį, kuri suteikia tolygesnį perėjimą į priekinius garsiakalbius. Keisdami nustatymą išlaikykite tokį patį garsumą.

85 dB jautrumas išmatuotas esant 2,83 V įtampai ir vieno metro atstumui. Šią vertę naudokite tik lygindami vienodomis sąlygomis išmatuotus garsiakalbius. Ji viena neparodo galutinio garsumo automobilyje.

Korpusas ir montavimo vieta

Uždaro arba fazoinvertorinio korpuso negalima rinktis vien pagal 250 mm skersmenį. Korpuso tipas ir tūris lemia žemųjų dažnių pobūdį bei garsiakalbio apkrovą.

Dėžė turi būti standžiai pritvirtinta automobilyje. Jos padėtis bagažinėje keičia sąveiką su salono paviršiais. Galutinę kryptį verta pasirinkti palyginus kelias saugiai pritvirtintas padėtis.

Montavimo vietoje palikite pakankamai erdvės magnetui, laidams ir difuzoriaus judėjimui. Apsauginės grotelės gali būti naudingos krovinių skyriuje. Tačiau jos neturi liesti judančios garsiakalbio dalies.

Sistemos pritaikymas

Automobilio stereo sistemoje šis garsiakalbis gali perimti žemiausią dažnių sritį. Taip pagrindiniai garsiakalbiai gali būti filtruojami nuo jiems per žemų dažnių. Konkretūs filtrai nustatomi pagal visos sistemos galimybes.

Modelis skirtas automobilio garso sistemai ir nėra paruošta namų kino žemųjų dažnių kolonėlė. Tiesioginis jungimas prie linijinio imtuvo išėjimo netinka.

Techninės specifikacijos

DUK

Ar tai paruošta žemųjų dažnių kolonėlė?

Ne. Tai atskiras pasyvus garsiakalbis be dėžės ir integruoto stiprintuvo. Sistemai reikės tinkamo korpuso, išorinio stiprintuvo bei dažnių filtro.

Kaip pasirinkti stiprintuvo galią?

Remkitės nominaliąja RMS galia, o ne maksimalios galios skaičiumi. Stiprintuvas taip pat turi stabiliai veikti su faktine garsiakalbio apkrova.

Ar galima varžą nustatyti pagal žymėjimą A4?

Vien modelio priesagos tam nepakanka. Nežinant nominaliosios varžos negalima pagrįstai parinkti galutinės jungimo schemos arba stiprintuvo apkrovos.

Ar galima jungti tiesiai prie automobilio grotuvo?

Šiam pasyviam garsiakalbiui reikalingas galios stiprintuvas. Įprasto grotuvo išėjimo žemųjų dažnių kanalui paprastai nepakanka.

Kokio dydžio dėžės reikia?

Dėžės tūrio negalima apskaičiuoti vien pagal garsiakalbio skersmenį. Reikalingi akustiniai parametrai ir pasirinkto korpuso tipas. Atsitiktinis tūris gali pakeisti numatytą veikimą.

Ar tinka namų stereo arba kino sistemai?

Tai automobilinei garso sistemai skirtas pasyvus garsiakalbis. Jis nepakeičia aktyvios namų žemųjų dažnių kolonėlės be papildomo stiprintuvo, korpuso ir filtravimo.

Ar galima viename automobilyje naudoti du tokius garsiakalbius?

Kelių garsiakalbių sistema įmanoma tik tinkamai apskaičiavus bendrą apkrovą. Stiprintuvas turi ją palaikyti, o kiekvienam garsiakalbiui reikia tinkamų montavimo sąlygų.
