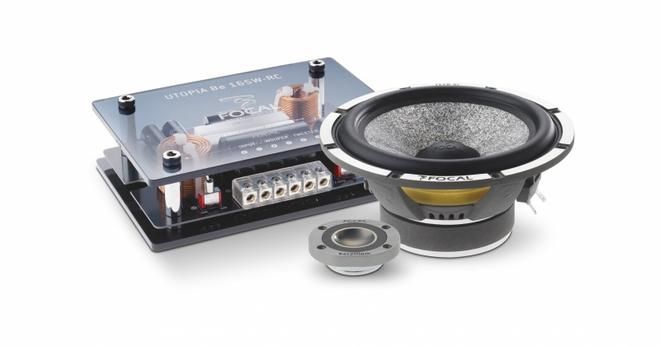

Focal 165 W-RC PASSIVE garsiakalbių sistema

Focal 165 W-RC PASSIVE – pasyvioji dviejų juostų garsiakalbių sistema automobilio garsui. Ji skirta jungti prie stiprintuvo, o garsas paskirstomas tarp skirtingiems dažniams skirtų garsiakalbių. Renkantis šį modelį svarbiausia įvertinti pasyvųjį prijungimą, įrengimo vietas ir stiprintuvo galimybes.

Konstrukcija ir garsas

Sistemoje naudojamas TB 872 aukštųjų dažnių garsiakalbis su gryno berilio apverstu kupolu. Aukštųjų dažnių garsiakalbio vieta automobilyje turi įtakos tam, iš kurios krypties girdimi aukštieji dažniai. Planuojant montavimą verta numatyti jo padėtį abiejose automobilio pusėse.

Konstrukcijoje taip pat naudojamas dengtas ZAMAK lydinio karkasas. Dviejų juostų sistemoje dažnius paskirsto pasyvusis dažnių filtras, kurio nuolydis nurodytas kaip 12-18 dB oktavai. Šis skaičius nepasako, kuris nuolydis taikomas konkrečiam garsiakalbiui, todėl vien pagal jį nereikėtų planuoti atskiro kiekvienos juostos reguliavimo.

Prieš pasirinkdami montavimo vietas, patikrinkite, kiek erdvės lieka už apdailos ir ar garsiakalbiams netrukdys langų mechanizmai bei kitos judančios dalys. Aukštųjų dažnių garsiakalbių kryptį verta įvertinti sėdint įprastoje klausymosi vietoje. Jei vietą galima keisti, prieš galutinai tvirtindami palyginkite kelias padėtis klausydamiesi pažįstamo įrašo. Taip lengviau spręsti, ar balsai ir aukštieji dažniai skamba tolygiai, o pasirinkta vieta netrukdo naudotis automobilio įranga.

Prijungimas prie automobilio garso sistemos

Pasyviajai sistemai reikia sustiprinto garso signalo. Ji nejungiama tiesiai prie grotuvo linijinio išėjimo. Stiprintuvą rinkitės pagal jo kanalų paskirtį ir leistiną garsiakalbių apkrovą; vien galios skaičiaus tokiam sprendimui neužtenka. Jei naudojate automobilinį grotuvą su vidiniu stiprintuvu, jo garsiakalbių išėjimų galimybes vertinkite taip pat.

Jei sistema naudojama su atskiru stiprintuvu, grotuvo linijinį signalą perduokite stiprintuvui, o garsiakalbių sistemą junkite prie jam tinkamo sustiprinto išėjimo. Jei renkatės grotuvo garsiakalbių išėjimus, pirmiausia patikrinkite jų leistiną apkrovą. Jungdami pasyvųjį filtrą laikykitės jo jungčių žymėjimo ir išsaugokite tinkamą kairės bei dešinės pusės laidų poliškumą. Prieš galutinai paslėpdami laidus, tyliai patikrinkite, ar abi pusės groja ir ar nė vienas laidas neliečia judančių dalių.

80 W nominalioji galia yra naudingesnis orientyras vertinant nuolatinį sistemos apkrovimą. 160 W didžiausioji galia nereiškia, kad tokia galia turi būti tiekiama nuolat. Reguliuojant stiprintuvą svarbu vengti girdimų iškraipymų: pernelyg pakeltas garsumas ar netinkamai nustatytas stiprinimas gali pabloginti garsą nepriklausomai nuo nurodytos didžiausiosios galios.

Pradinį stiprintuvo stiprinimą nustatykite santūriai ir didinkite palaipsniui, klausydamiesi, ar garsas išlieka švarus. Grotuvo tembrą bei ekvalaizerį pradžioje palikite neutralius; tik po to mažais žingsniais koreguokite girdimą rezultatą. Balansu patikrinkite kiekvieną pusę atskirai, o vėliau grąžinkite jį į įprastą klausymosi padėtį. Jei sistemoje yra žemųjų dažnių garsiakalbis ir stiprintuvas ar grotuvas leidžia reguliuoti dažnių ribas, derinkite jas klausydamiesi perėjimo tarp sistemų. Šie nustatymai priklauso nuo naudojamo grotuvo ir stiprintuvo, todėl prieš juos keisdami pasitikrinkite jų valdymo galimybes.

Dažnių ribos ir įrengimo planas

Nurodytas 60 Hz-30 kHz dažnių diapazonas padeda suprasti, kokiai garso sričiai skirtas modelis. Apatinė jo riba savaime nereiškia, kad sistema pakeis atskirą žemųjų dažnių garsiakalbį. Jei automobilyje toks garsiakalbis jau naudojamas, jo ir šios sistemos garsą derinkite klausydamiesi: pereinamojoje dažnių srityje neturėtų būti ryškaus susilpnėjimo ar pertekliaus.

93 dB jautrumas naudingas lyginant, kiek garso galima tikėtis iš stiprintuvo signalo. Galutinis garsumas automobilyje priklausys ir nuo montavimo vietos, stiprintuvo bei nustatymų. Jautrumo skaičius nėra pažadas, kad sistema vienodai garsiai skambės kiekviename automobilyje.

Prieš montuodami suplanuokite vietas skirtingų dažnių garsiakalbiams ir dažnių filtrui. Aukštųjų dažnių garsiakalbių padėtį verta rinktis poriškai, kad kairės ir dešinės pusės skambesys būtų kuo panašesnis. Pasyvųjį filtrą įrenkite ten, kur liks prieiga jungimui ir kur jo nereikės spausti už apdailos detalių.

Automobilio stereo sistemoje pirmiausia suderinkite kairės ir dešinės pusės lygį. Jei kartu groja galiniai garsiakalbiai, grotuvo priekio ir galo balansu patikrinkite, ar jie neužgožia priekio. Naudojant kelias garsiakalbių sistemas, kiekvienam stiprintuvo kanalui numatykite tokią apkrovą, kokią jis gali valdyti; papildomų sistemų nejunkite lygiagrečiai vien pagal jų galios duomenis. Taip pat prieš įrengimą susiplanuokite, kurią automobilio zoną aptarnaus kiekvienas kanalas ir kaip vėliau pasieksite filtrus bei jungtis.

Techninės specifikacijos

DUK

Ar sistemą galima jungti prie grotuvo linijinio išėjimo?

Ne. Tai pasyvioji sistema, todėl jai reikia sustiprinto signalo. Grotuvo linijinis išėjimas skirtas signalui perduoti stiprintuvui, o ne tiesiogiai maitinti garsiakalbius.

Ar stiprintuvas turi nuolat tiekti didžiausiąją nurodytą galią?

Ne. Stiprintuvą ir jo nustatymus vertinkite pagal įprastą klausymąsi bei nominaliąją galią. Garsui pradėjus išsikraipyti, sumažinkite lygį, užuot rėmęsi didžiausiosios galios skaičiumi.

Ką patikrinti renkantis dažnių filtro montavimo vietą?

Patikrinkite, ar filtrą galėsite saugiai pritvirtinti, ar laidai pasieks jungtis neįsitempę ir ar jo nepasieks drėgmė. Palikite pakankamai vietos jungtims patikrinti, jei vėliau reikės ieškoti garso sutrikimo.

Ar ši sistema pakeičia žemųjų dažnių garsiakalbį?

Jos dažnių diapazonas prasideda ties 60 Hz, todėl atskiro žemųjų dažnių garsiakalbio poreikį spręskite pagal norimą žemiausių dažnių skambesį. Jei jį naudojate, abiejų sistemos dalių lygį derinkite klausydamiesi.

Ką daro pasyvusis dažnių filtras?

Jis paskirsto sustiprintą garso signalą tarp dviejų juostų, kad kiekvienai jų skirtas garsiakalbis gautų atitinkamą signalo dalį. Todėl montuojant svarbu laikytis filtro jungčių žymėjimo.

Ar modelis tinka namų stereo arba namų kino stiprintuvui?

Šis modelis skirtas automobilio garso sistemai. Vien galios ir jautrumo duomenų nepakanka spręsti, ar jį galima jungti prie konkretaus namų stiprintuvo: tam svarbi ir garsiakalbių apkrova.
