Focal 165 W-RC ACTIVE garsiakalbių komplektas

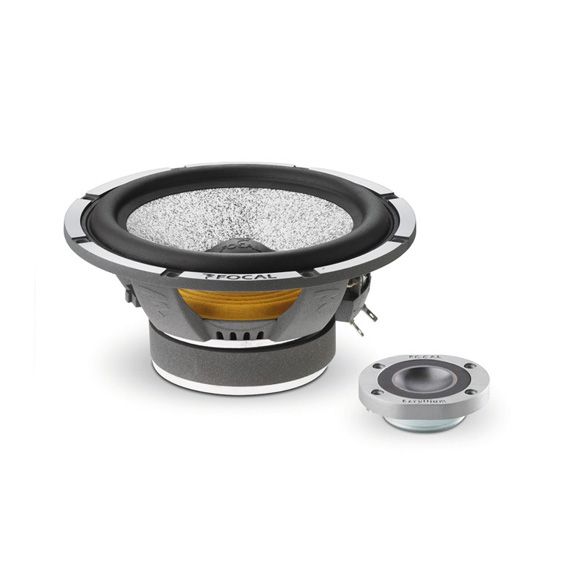

Focal 165 W-RC ACTIVE yra dviejų juostų automobilinių garsiakalbių komplektas aktyviai garso sistemai. Jis skirtas pirkėjui, kuris dažnių paskirstymą planuoja atlikti išorine įranga. Ši aktyvioji versija tiekiama be pasyviojo dažnių filtro. Todėl prieš montuojant reikia numatyti filtravimą, stiprinimo kanalus ir pradinį sistemos derinimą.

Kam skirtas šis komplektas

Šis modelis tinka individualiai projektuojamai automobilio garso sistemai. Aktyvusis dažnių dalijimas leidžia atskirai valdyti kiekvienos juostos signalą. Dažnių ribos, lygiai ir kiti nustatymai pasirenkami sistemos procesoriuje arba kitoje tam skirtoje įrangoje.

ACTIVE šiame pavadinime apibūdina filtravimo būdą. Tai nėra nuoroda į garsiakalbiuose integruotą stiprintuvą. Prieš renkantis įrangą patikrinkite, ar jos konfigūravimo galimybės atitinka numatytą sistemos schemą.

Toks sprendimas labiausiai tinka kruopščiai derinamai instaliacijai, kurioje naudotojas pats nustato kanalų lygius, dažnių ribas ir vėlinimą. Jei siekiama paprasto gamyklinių garsiakalbių pakeitimo, prieš perkant verta įvertinti papildomo derinimo apimtį.

Aktyviosios sistemos sandara

Sudarant jungimo schemą, kiekvienai juostai iš anksto priskirkite procesoriaus išvestį ir stiprintuvo kanalą. Schemoje pažymėkite kairės bei dešinės pusės jungtis, kad montuojant nebūtų sukeisti signalų keliai.

Ši schema suteikia daugiau derinimo laisvės, tačiau reikalauja tiksliai suplanuotų jungčių. Kiekviena valdoma juosta turi gauti jai paruoštą signalą. Neteisingai sujungta arba nefiltruota grandinė gali apkrauti garsiakalbį jam neskirtais dažniais.

Renkantis procesorių ir stiprintuvą svarbus ne vien bendras kanalų skaičius. Reikia suskaičiuoti atskirai valdomas kairiojo ir dešiniojo kanalų juostas. Papildomi aktyviai valdomi garsiakalbiai taip pat užima atskirus filtravimo bei stiprinimo kelius.

Prijungimas ir pradinis derinimas

Prieš pirmąjį įjungimą procesoriuje reikia priskirti tinkamas išvestis. Kiekvieną kabelių porą verta aiškiai pažymėti pagal kanalą ir dažnių juostą. Tai sumažina klaidingo sujungimo tikimybę vėliau keičiant nustatymus.

Pradinį bandymą atlikite nedideliu garsumu. Pirmiausia patikrinkite, ar kiekviena juosta gauna jai skirtą signalą. Tik po šio patikrinimo derinkite kanalų lygius, dažnių ribas, vėlinimą ir dažninę korekciją.

Dažnių filtro nustatymus parinkite pagal naudojamų garsiakalbių darbo sritis ir visos sistemos projektą. Šiam modeliui nepatvirtintos konkrečios pjūvio reikšmės, todėl jų negalima saugiai nustatyti vien pagal gaminio pavadinimą. Pradėkite nuo atsargių ribų ir nedidelio lygio.

Vėlinimą derinkite tik teisingai sujungę visas juostas. Pirmiausia suvienodinkite garso atėjimą į klausymo vietą. Dažninę korekciją atlikite paskiausiai, nes ja nereikėtų taisyti netinkamos garsiakalbių padėties arba sukeisto poliškumo.

Montavimo vieta automobilyje

Prieš montuojant reikia palyginti automobilio angos matmenis, gylį ir tvirtinimo taškus su pasirinktais garsiakalbiais. Modelio pavadinimas savaime nepatvirtina fizinio suderinamumo su konkrečiu automobiliu.

Dviejų juostų sistemoje svarbi abiejų juostų tarpusavio padėtis. Didelis atstumas tarp jų gali apsunkinti vientisos stereoscenos sukūrimą. Montavimo kampas taip pat keičia aukštųjų dažnių balansą vairuotojo ir keleivio vietose.

Tvirtinimo vieta turi būti standi, o abi automobilio pusės paruoštos vienodai. Skirtingos ertmės arba nevienodas sandarumas gali sukurti kanalų balanso skirtumą. Tokios mechaninės priežastys turėtų būti pašalintos prieš elektroninį derinimą.

Naudojimas bendroje garso sistemoje

Komplektą integruojant į automobilio stereosistemą, kairiojo ir dešiniojo kanalų nustatymus kopijuokite tik patikrinę montavimo vietų skirtumus. Kanalų lygius ir vėlinimą koreguokite pagal vairuotojo klausymo vietą, o galutinį balansą patikrinkite ir keleivio vietoje.

Žemųjų dažnių kolonėlę galima integruoti tik per bendrą sistemos procesorių arba kitą tinkamą filtravimo grandį. Ji nėra šio dviejų juostų komplekto dalis. Jos fazė, lygis ir dažnių riba derinami pagal visos sistemos rezultatą.

Tai automobilio garso įrangos gaminys, o ne namų kino kolonėlė. Namų sistemai skirtas stiprintuvas savaime nesuteikia būtino aktyviojo filtravimo. Jo prijungimo galimybę lemia išėjimų paskirtis, kanalų skaičius ir konfigūravimo funkcijos.

Techninės specifikacijos

DUK

Ką šiame modelyje reiškia ACTIVE?

Tai reiškia, kad dažnių juostos valdomos aktyviai išorine įranga. Pavadinimas nereiškia, kad garsiakalbiuose įrengtas nuosavas stiprintuvas.

Ką patikrinti prieš perkant procesorių ar stiprintuvą?

Patikrinkite, ar galima atskirai priskirti reikalingas išvestis, nustatyti kiekvienos juostos dažnių ribas ir numatyti tinkamą stiprinimo kanalą kiekvienai juostai.

Ar komplektą galima jungti tiesiai prie automobilio grotuvo?

Galima tik tada, kai grotuvas turi reikalingą aktyvųjį filtravimą ir tinkamus išėjimus, tačiau vien jų neužtenka: kiekvienai juostai taip pat turi būti numatytas tinkamas stiprinimo kanalas. Jei grotuvas filtravimo neatlieka, tarp šaltinio ir stiprintuvo reikalingas garso procesorius.

Kaip saugiai pradėti sistemos derinimą?

Pirmiausia priskirkite išvestis ir nustatykite atsargias dažnių ribas. Pradėkite nedideliu garsumu, patikrinkite kiekvieną juostą ir tik tuomet kelkite lygius.

Ar tinka universalus pasyvusis dažnių filtras?

Atsitiktinio filtro naudoti nereikėtų. Jo elektrinės savybės ir dažnių ribos turi atitikti konkrečius garsiakalbius bei pasirinktą montavimo schemą.

Ar pateiktos konkrečios dažnių pjūvio reikšmės?

Ne, šiam modeliui konkrečios pjūvio reikšmės nepatvirtintos. Jas reikia parinkti pagal naudojamų garsiakalbių darbo sritis ir bendrą sistemos projektą.

Ar šis modelis skirtas namų kinui?

Ne, tai automobilinei garso sistemai skirtas garsiakalbių komplektas. Jo aktyviajai instaliacijai reikalinga atitinkamai sukonfigūruota automobilio garso grandinė.
