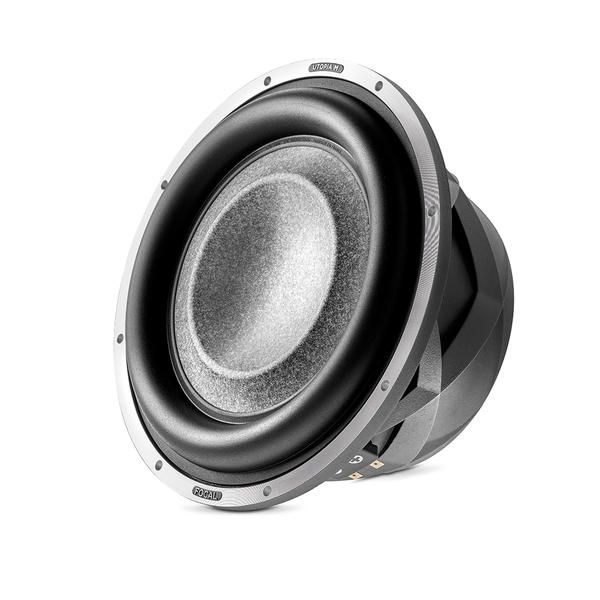

Focal 10 WM žemųjų dažnių garsiakalbis

Focal 10 WM yra atskiras 25 cm žemųjų dažnių garsiakalbis (woofer), skirtas individualiai automobilio garso sistemai. Jis turi dvigubą balso ritę, 400 W nominalią galią ir 800 W maksimalią galią. Tai nėra paruošta žemųjų dažnių kolonėlė su dėže ar integruotu stiprintuvu.

Paskirtis ir sistemos planavimas

Šis garsiakalbis skirtas pirkėjui, kuris automobilio žemųjų dažnių sistemą komplektuoja iš atskirų komponentų. Jam reikia tinkamos dėžės, stiprintuvo ir žemųjų dažnių filtro. Dėžės konstrukcija bei stiprintuvo apkrova turi būti numatytos dar prieš montavimą.

Dviguba balso ritė (dual voice coil) suteikia daugiau jungimo galimybių. Kiekvienos ritės nominali varža yra 4 Ω. Todėl galutinę stiprintuvo apkrovą lemia pasirinktas ričių sujungimas.

Konstrukcija

W membrana juda kartu su butylo membranos pakaba. Pakaba sujungia membraną su garsiakalbio konstrukcija ir leidžia jai atlikti darbinę eigą. Šių dalių tipą verta įvertinti keičiant garsiakalbį jau suprojektuotoje sistemoje.

Balso ritės skersmuo siekia 120 mm. Jos karkasas pagamintas iš stiklo pluošto, o apvija yra dviejų sluoksnių. Naudojamas CCAW laidas. Šie konstrukcijos duomenys svarbūs vertinant remonto galimybes ir atsarginių dalių atitikimą.

Garsiakalbio neto svoris yra 8,10 kg. Montavimo plokštė turi tvirtai išlaikyti šį svorį ir nesilankstyti. Tai ypač svarbu automobilyje, kuriame konstrukciją nuolat veikia vibracija.

Balso ričių jungimas

Sujungus abi 4 Ω rites nuosekliai, gaunama nominali 8 Ω apkrova. Sujungus jas lygiagrečiai, apkrova tampa nominaliai 2 Ω. Pasirinkimas priklauso nuo stiprintuvui leistinos varžos ir numatytos sistemos schemos.

Atskiras rites prie skirtingų stiprintuvo kanalų galima jungti tik su vienodais signalais ir lygiais. Nesuderinti signalai verstų rites veikti nevienodai. Prieš jungiant svarbu patikrinti stiprintuvo leidžiamą apkrovą pasirinktu darbo režimu.

3,1+3,1 Ω nuolatinės srovės varža nėra stiprintuvui nurodoma nominali apkrova. Tokį mažesnį rodmenį galima matyti matuojant rites multimetru. Stiprintuvas parenkamas pagal 4+4 Ω nominalią varžą ir galutinį sujungimą.

Galios ir stiprintuvo parinkimas

400 W rodiklis žymi nominalią galią, o 800 W – maksimalią galią. Šie dydžiai nėra įvardyti kaip RMS, pikinė ar trumpalaikė galia. Todėl jų nereikėtų tiesiogiai lyginti su kitaip apibrėžtais stiprintuvų galios rodikliais.

Maksimali vertė nėra kasdienio stiprintuvo nustatymo tikslas. Stiprinimą pradėkite nuo žemo lygio ir didinkite klausydami, ar neatsiranda iškraipymų. Stiprintuvo gebėjimas stabiliai veikti pasirinkta apkrova yra ne mažiau svarbus už galios skaičių.

87,5 dB jautrumas išmatuotas naudojant 2,83 V įtampą vieno metro atstumu. Lyginant su kitais modeliais reikia išlaikyti tas pačias matavimo sąlygas. Dvigubos ritės jungimas keičia elektrinę apkrovą, todėl vien jautrumo skaičius neapibūdina visos sistemos garsumo.

Dėžė ir montavimas

Vien 25 cm skersmens ir galios rodiklių nepakanka tinkamam dėžės tūriui nustatyti. Pagal šiuos duomenis negalima pagrįstai pasirinkti uždaros arba fazoinvertorinės dėžės. Netinkamas tūris gali pakeisti sistemos derinimą ir garsiakalbio eigą.

Dėžės priekinė plokštė turi būti standi, o garsiakalbis prisuktas tolygiai. Aplink membranos pakabą būtina palikti laisvos vietos judėjimui.

Derinimas automobilyje

Dažnių filtrą, lygį ir fazę nustato prijungtas stiprintuvas arba garso procesorius. Jei naudojamas reguliuojamas žemųjų dažnių filtras, pradėkite maždaug 70-80 Hz zonoje. Vėliau ribą koreguokite pagal priekinių garsiakalbių darbą ir klausymo rezultatą.

Stiprintuvui turint fazės valdymą, palyginkite galimas padėtis vairuotojo vietoje. Palikite nustatymą, kuriame žemieji dažniai geriau susilieja su priekine sistema. Lygis turi papildyti pagrindinius garsiakalbius, o ne slopinti jų atkuriamą diapazoną.

Techninės specifikacijos

DUK

Kokį ričių jungimą rinktis?

Rinkitės jungimą pagal stiprintuvo leidžiamą apkrovą. Nuoseklus jungimas sudaro 8 Ω, o lygiagretus – 2 Ω nominalią apkrovą. Nenaudokite 2 Ω schemos, jeigu stiprintuvas tokiam režimui neskirtas.

Ar garsiakalbį galima jungti tiesiai prie automobilio magnetolos?

Šiam atskiram žemųjų dažnių garsiakalbiui reikalingas galios stiprintuvas. Magnetolos signalas gali būti sistemos šaltinis, tačiau pats garsiakalbis neturi integruotos elektronikos. Žemųjų dažnių filtravimą turi atlikti stiprintuvas arba procesorius.

Ar tai paruošta žemųjų dažnių kolonėlė?

Ne. Komplektą sudaro vienas atskiras garsiakalbis. Jam reikia tinkamai suprojektuotos dėžės, laidų ir pasirinktam ričių sujungimui pritaikyto stiprintuvo.

Ar šis modelis tinka namų kino sistemai?

Jis priskirtas automobilio garso aparatūrai ir nėra aktyvioji namų kino kolonėlė. AV imtuvo žemųjų dažnių išėjimas jo tiesiogiai nepajėgs valdyti. Reikėtų atskiro stiprintuvo ir specialiai suderintos konstrukcijos.

Ar vienoje sistemoje galima naudoti du garsiakalbius?

Kiekvienoje pakuotėje yra vienas garsiakalbis. Keli vienetai dar labiau keičia bendrą stiprintuvo apkrovą. Visų ričių jungimo schema turi būti apskaičiuota prieš pasirenkant stiprintuvą.

Ar 800 W reiškia, kad reikia 800 W stiprintuvo?

Ne. 800 W maksimali galia nėra stiprintuvo parinkimo ar nustatymo tikslas. Skirtingai apibrėžtų garsiakalbio ir stiprintuvo galios rodiklių tiesiogiai lyginti negalima.

Kodėl multimetru išmatuota varža mažesnė už 4 Ω?

Multimetras matuoja ritės nuolatinės srovės varžą, kuri kiekvienai ritei nurodyta kaip 3,1 Ω. Nominali 4 Ω varža apibūdina garsiakalbio apkrovą garso signalui. Šių dviejų rodiklių nereikia laikyti prieštaringais.
