Eversolo DAC-Z6 skaitmeninis-analoginis keitiklis

Eversolo DAC-Z6 yra stalinis skaitmeninis-analoginis keitiklis (DAC), pradinis stiprintuvas ir ausinių stiprintuvas viename korpuse. Jis skirtas skaitmeninius šaltinius jungti prie stereo sistemos, galios stiprintuvo arba laidinių ausinių. Balansinės XLR ir nebalansinės RCA išvestys leidžia pasirinkti sistemai tinkamą analoginę jungtį.

Dvi ES9068 mikroschemos atskirai konvertuoja kairįjį ir dešinįjį kanalus. Skaitmeninį signalą apdoroja trečiosios kartos XMOS XU316 procesorius. Du mažo džiterio laikrodiniai generatoriai palaiko tikslų skaitmeninio signalo sinchronizavimą.

Konstrukcija ir naudojimas

Aliuminio lydinio korpuso matmenys yra 270 × 187 × 50 mm (plotis × gylis × aukštis). Statydami po monitoriumi patikrinkite stovo prošvaisą ir palikite vietos galinėms jungtims bei kabeliams.

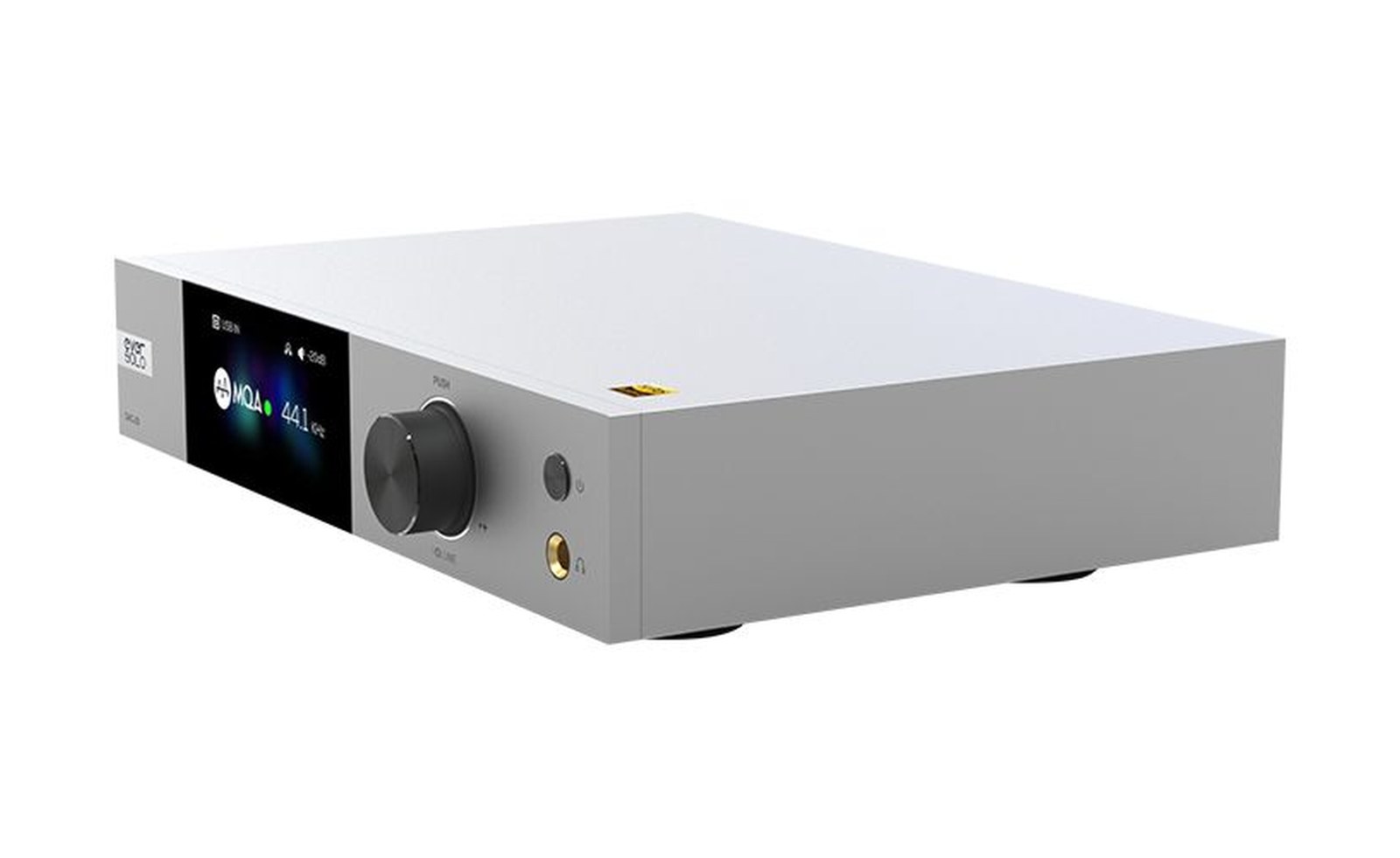

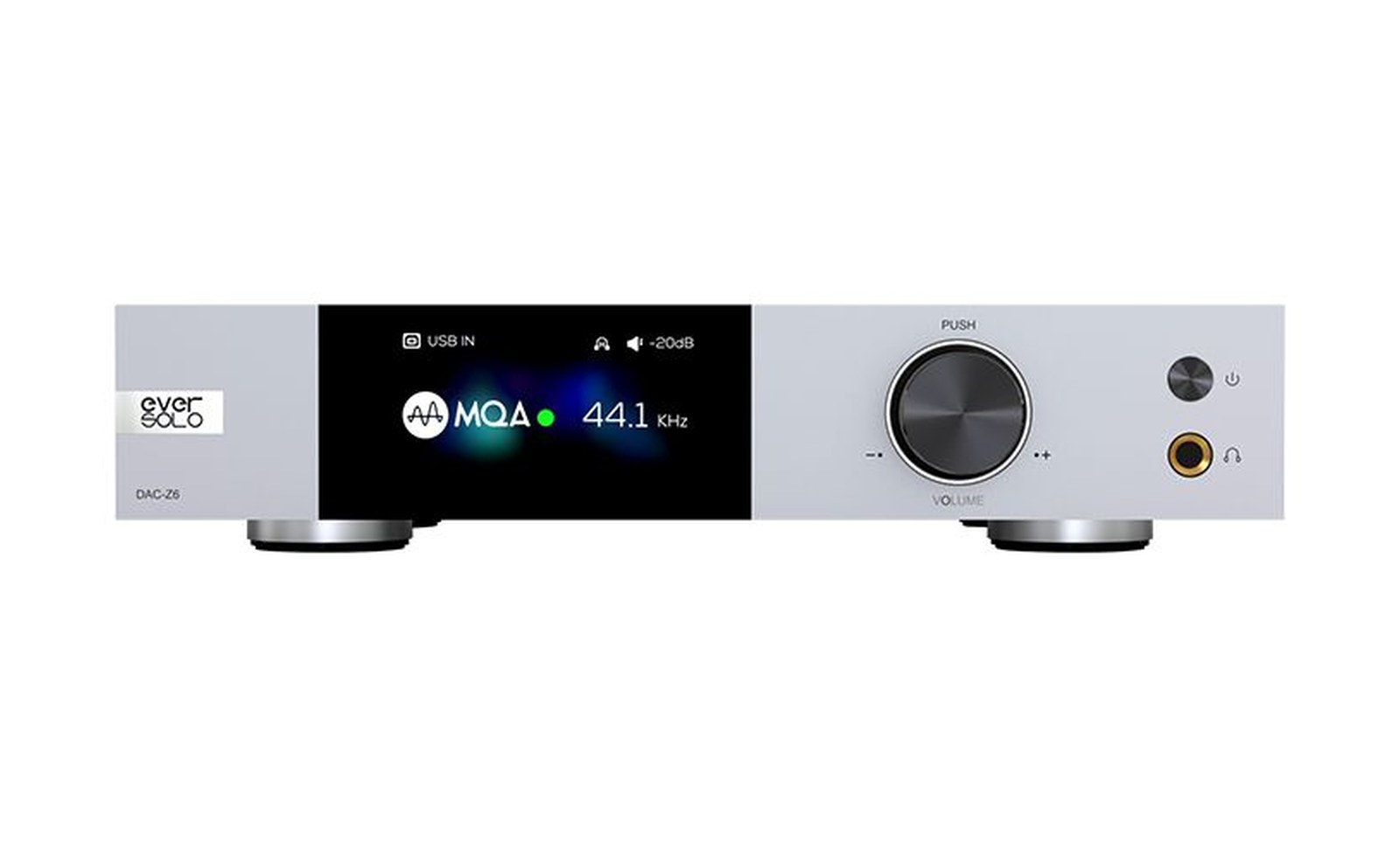

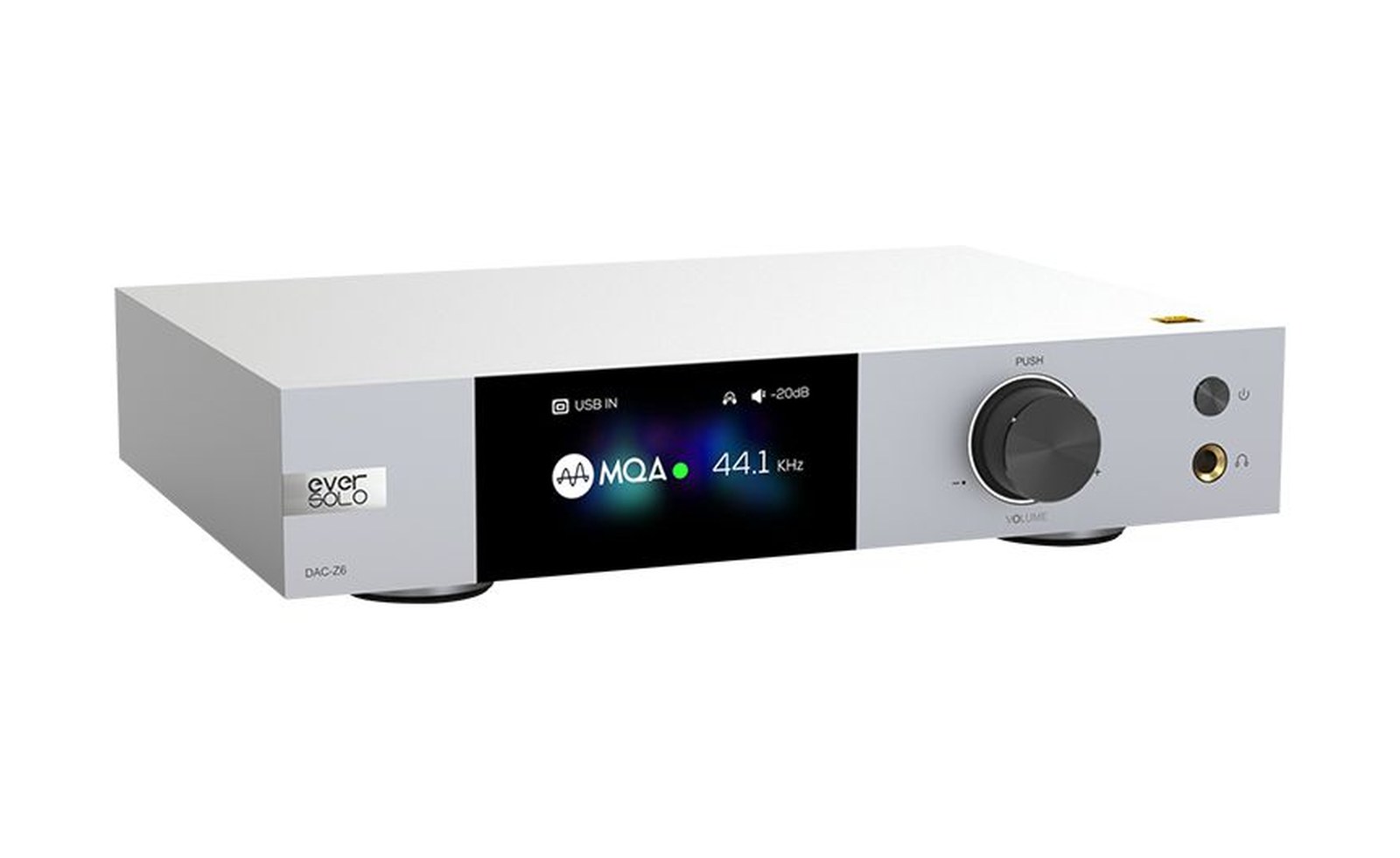

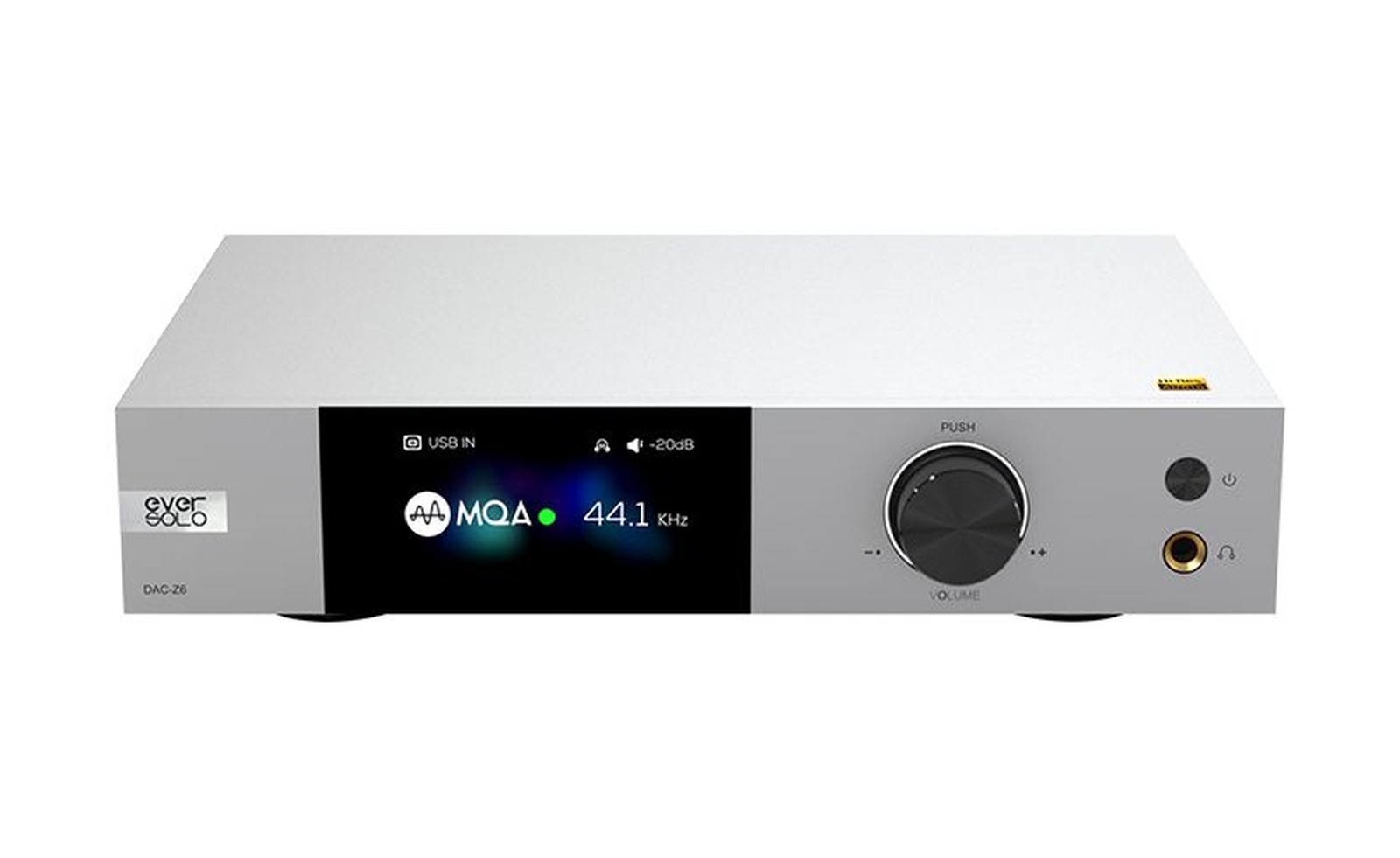

Analoginėje dalyje naudojama visiškai balansinė architektūra, diferencialinio stiprintuvo grandinė ir šešios RT6863 operacinių stiprintuvų mikroschemos. Maitinimą tiekia mažo triukšmo impulsinis maitinimo šaltinis. Priekyje įrengtas 3 colių LCD ekranas su keliais VU matuoklių vaizdavimo režimais.

Skaitmeninės įvestys ir jų pasirinkimas

USB Type-B ir USB Type-C įvestys skirtos suderinamiems USB garso šaltiniams. Jos priima stereo DSD512 gimtuoju režimu, PCM iki 768 kHz bei 32 bitų ir palaiko MQA.

Nurodytas suderinamumas apima „Windows 7“, „Windows 10“, „macOS“, „Android“ ir „iOS“. Naujesnių „Windows“ versijų palaikymas nėra įtrauktas į nurodytą suderinamumo sąrašą.

Optinė ir koaksialinė įvestys tinka televizoriui, CD transportui arba kitam skaitmeniniam šaltiniui. Abiejų ribos yra PCM 192 kHz bei 24 bitai ir DSD64 per DoP. Jos taip pat atlieka visą MQA dekodavimą ir atkūrimą.

Atskira USB 2.0 jungtis skirta tik programinei įrangai atnaujinti. Ji neveikia kaip papildoma USB garso įvestis.

Belaidis garso priėmimas

„Qualcomm QCC5125“ modulis priima garsą per Bluetooth 5.0. Palaikomi SBC, AAC, aptX, aptX Low Latency, aptX HD ir LDAC kodekai, kurių pasirinkimas priklauso ir nuo siunčiančio įrenginio galimybių. „Bluetooth“ skirtas tik garsui priimti, ne siųsti į belaides ausines ar kolonėles.

Analoginės išvestys ir ausinės

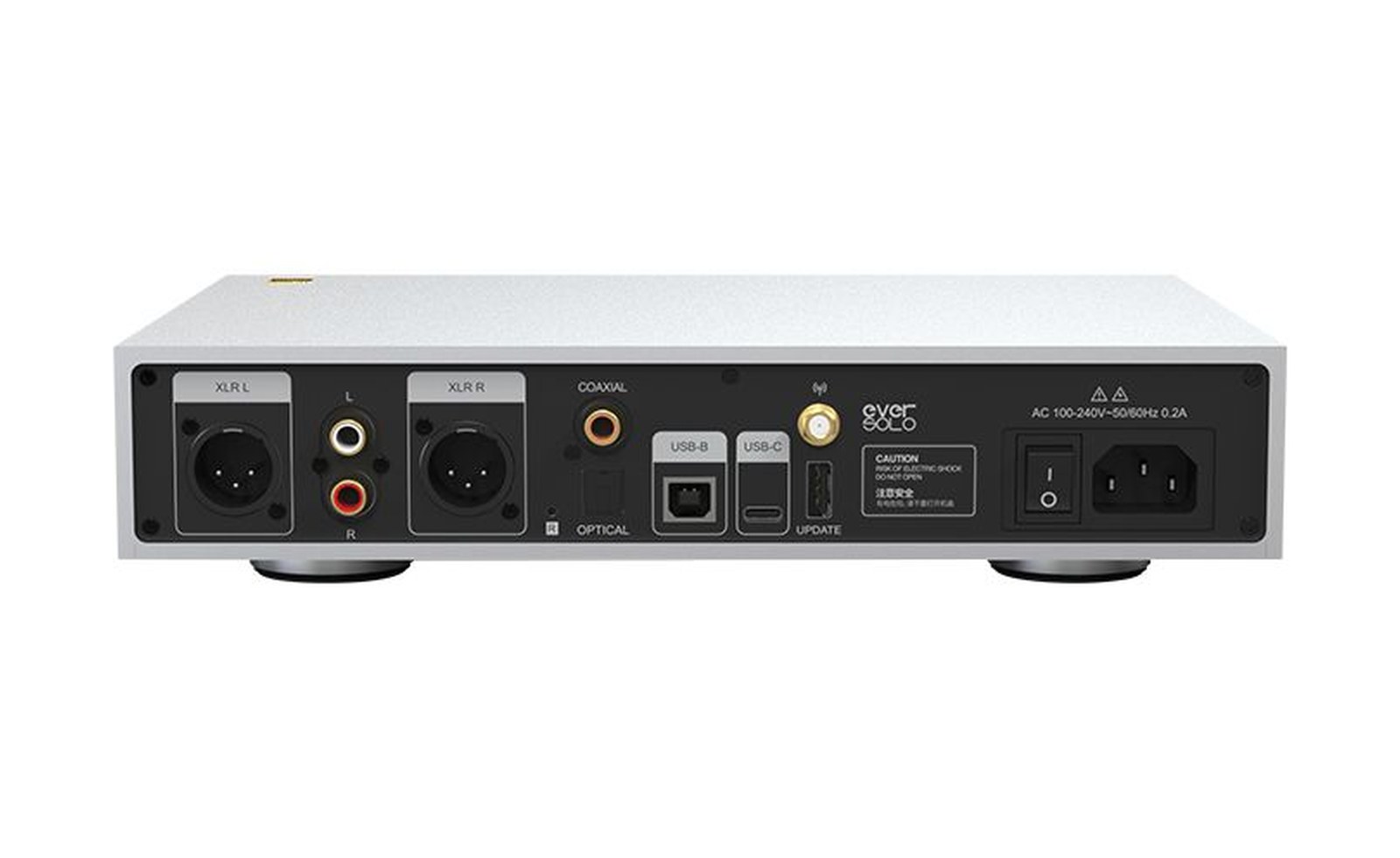

Balansinė XLR išvestis skirta stiprintuvui arba aktyviosioms kolonėlėms su XLR įėjimais. Jos lygis siekia 4,1 Vrms esant 0 dBFS. Jei sistemoje nėra XLR jungčių, galima naudoti 2,1 Vrms nebalansinę RCA išvestį.

Priekinė 6,35 mm ausinių išvestis skirta 16-300 omų laidinėms ausinėms. Mažo stiprinimo režimas numatytas 16-32 omų, o didelio stiprinimo režimas – 32-300 omų modeliams. Su 32 omų ausinėmis verta pradėti nuo mažo stiprinimo ir saugaus garsumo.

Skirtingų stiprinimo režimų galios rodikliai išmatuoti su nevienoda apkrova. Todėl 45 mW prie 32 omų negalima tiesiogiai lyginti su 26 mW prie 300 omų.

Valdymas ir sistemos paruošimas

Įrenginys valdomas priekine rankenėle, mobiliąja programėle arba komplekte esančiu nuotolinio valdymo pultu.

Prieš jungdami prie galios stiprintuvo ar aktyviųjų kolonėlių sumažinkite garsumą, pasirinkite įvestį ir klausymosi lygį kelkite palaipsniui. Ausinių stiprinimo režimą rinkitės pagal jų varžą ir reikalingą garsumą.

Techninės specifikacijos

DUK

Kurią išvestį rinktis stereo stiprintuvui?

Naudokite XLR, jei stiprintuvas turi balansines įvestis. Kitu atveju jungkite RCA kabeliais. Abi jungtys perduoda analoginį signalą iš integruoto keitiklio.

Kada geriau naudoti USB, o kada optinę įvestį?

USB rinkitės DSD512 arba PCM raiškai iki 768 kHz ir 32 bitų. Optinė jungtis patogi televizoriui, tačiau jos raiškos ribos mažesnės.

Kaip parinkti ausinių stiprinimo režimą?

16-32 omų ausinėms pradėkite nuo mažo stiprinimo. 32-300 omų modeliams galima rinktis didelį stiprinimą, garsumą keliant palaipsniui.

Ar galima prijungti belaides ausines?

Ne per integruotą „Bluetooth“ modulį. Jis priima garsą iš šaltinio, tačiau neveikia kaip belaidžių ausinių siųstuvas.

Kaip įrenginys pritaikomas skirtingoms garso sistemoms?

Jį galima naudoti kaip DAC su integruotu stiprintuvu, kaip pradinį stiprintuvą su galios stiprintuvu ar aktyviosiomis kolonėlėmis arba kaip atskirą laidinių ausinių stiprintuvą.

Kur geriausia jį pastatyti?

Statykite ant stabilios lentynos, palikdami vietos galinėms jungtims. Priekinis ekranas ir rankenėlė turi likti lengvai pasiekiami.

Ką svarbu žinoti apie aparatinį dekodavimą?

Optinė, koaksialinė ir abi USB garso įvestys palaiko visą MQA dekodavimą ir perteikimą, tačiau MQA turinio prieinamumas priklauso nuo naudojamos muzikos paslaugos.

Ar galinė USB 2.0 jungtis priima garsą?

Ne. Ji skirta tik programinei įrangai atnaujinti. Garsui per USB naudokite Type-B arba Type-C įvestį.
