EAR Yoshino 324 fono korektorius

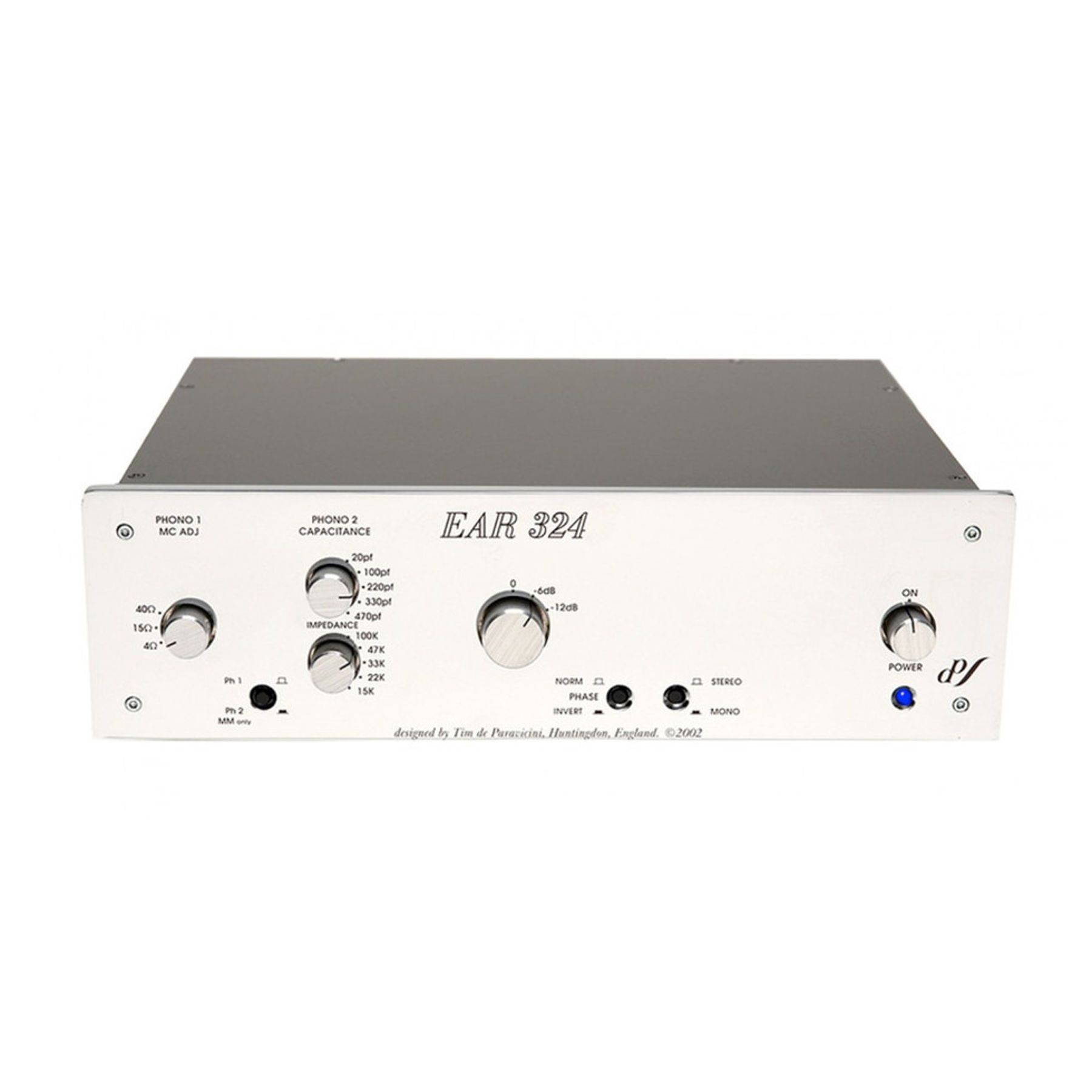

EAR Yoshino 324 fono korektorius yra visiškai tranzistorinis įrenginys MC ir MM patefono galvutėms. Jis sustiprina mažą galvutės signalą ir pritaiko RIAA korekciją prieš signalui pasiekiant stereo stiprintuvą. Du atskiri įėjimai suteikia daugiau lankstumo kelių šaltinių sistemose.

Pasirenkamas aktyvus įėjimas supaprastina kasdienį skirtingų vinilo atkūrimo komplektų naudojimą.

MC ir MM galvučių pasirinkimas

Korektorius palaiko judančios ritės galvutes (moving coil, MC) ir judančio magneto galvutes (moving magnet, MM). Šių tipų galvutės skiriasi signalo lygiu ir elektrine apkrova. Todėl tinkamas režimas turi būti parenkamas pagal naudojamą galvutę.

Pardavėjo pateiktais duomenimis, MC įėjimo varža perjungiama 4-40 Ω diapazone. MM įėjimo varža reguliuojama 15-100 kΩ diapazone. Tai leidžia apkrovą priderinti prie galvutės vardinių parametrų. Nustatymą pradėkite nuo galvutei nurodytos apkrovos, o leidžiamas reikšmes palyginkite vienodu garsumu.

Didžiausias stiprinimas siekia 54 dB. Nurodytas 2,5 mV įėjimo jautrumas taikomas MM galvutei. Renkantis mažos išėjimo įtampos MC galvutę, svarbu įvertinti jos signalo lygį ir reikiamą stiprinimą.

Du atskiri įėjimai

Abu įėjimai leidžia nuolat prijungti du signalo šaltinius. Tai gali būti du patefonai arba dvi viename patefone sumontuotos svirtys. Toks sprendimas palengvina skirtingų galvučių naudojimą ir sumažina poreikį perjunginėti jautrius patefono kabelius.

Vieną svirtį galima skirti stereofoninėms plokštelėms, kitą – monofoninėms. Taip kiekviena galvutė lieka savo vietoje, o šaltinis pasirenkamas korektoriuje. Šis principas naudingas ir lyginant dvi skirtingas galvutes toje pačioje garso sistemoje.

Signalo tikslumas ir grandynai

Grandynai daugiausia paremti EAR 312 Control Centre pradinio stiprintuvo sprendimais. Visa signalo stiprinimo schema yra tranzistorinė. Nurodytas RIAA korekcijos tikslumas siekia 0,3 dB, o kanalų balansas – 0,2 dB.

Signalo ir triukšmo santykis yra 68 dB, matuojant pagal 2,5 mV įėjimo signalą. Bendras harmoninis iškraipymas nurodomas kaip 0,2 %. Šios sąlygos svarbios lyginant korektorių su kitais modeliais, nes matavimo rezultatai priklauso nuo atskaitos signalo.

Prijungimas ir vietos parinkimas

Korektoriaus išėjimą junkite prie stereo stiprintuvo linijinio įėjimo. Jo nereikėtų jungti prie kito PHONO įėjimo, nes signalui būtų pritaikytas pakartotinis stiprinimas ir RIAA korekcija. Nurodyta išėjimo varža yra 60 Ω.

Korpusas yra maždaug 32,3 cm pločio, 10,2 cm aukščio ir 26,7 cm gylio (12,7 × 4 × 10,5 col.). Lentynoje palikite papildomos vietos signalinių bei maitinimo kabelių lenkimui. Įrenginį laikykite atokiau nuo maitinimo blokų ir didelių transformatorių, galinčių sukelti foninį ūžesį.

Maždaug 5,0 kg (11 lb) svoris reikalauja stabilaus ir lygaus pagrindo. Prieš galutinai išdėstydami sistemą, suplanuokite trumpą patefono kabelio kelią iki korektoriaus. Mažo lygio galvutės signalas yra jautresnis elektromagnetiniams trikdžiams nei sustiprintas linijinis signalas.

Techninės specifikacijos (pardavėjo pateiktais duomenimis)

DUK

Kam skirtas šis fono korektorius?

Jis skirtas sistemai su MC arba MM patefono galvute. Du įėjimai ypač naudingi kelių patefonų ar svirčių savininkams.

Prie kurio stiprintuvo įėjimo jį jungti?

Junkite prie linijinio stereo stiprintuvo įėjimo. Nenaudokite PHONO įėjimo, nes šiame įrenginyje signalas jau sustiprinamas ir koreguojamas.

Kaip pasirinkti MC arba MM nustatymą?

Pirmiausia nustatykite naudojamos galvutės tipą. Tada pasirinkite jos vardinę apkrovą atitinkančią įėjimo varžą.

Ar galima vienu metu prijungti du patefonus?

Taip, tam skirti du atskiri įėjimai. Vietoje dviejų patefonų galima prijungti dvi vieno patefono svirtis.

Ar 54 dB stiprinimas tiks kiekvienai MC galvutei?

Nebūtinai, nes MC galvučių išėjimo įtampa skiriasi. Prieš renkantis reikia palyginti galvutės signalo lygį su reikalingu stiprinimu.

Kur geriausia pastatyti korektorių?

Statykite ant stabilios lentynos ir palikite vietos kabeliams. Atstumas nuo transformatorių bei maitinimo blokų padeda mažinti foninio ūžesio tikimybę.
