Denon DL-103R patefono galvutė

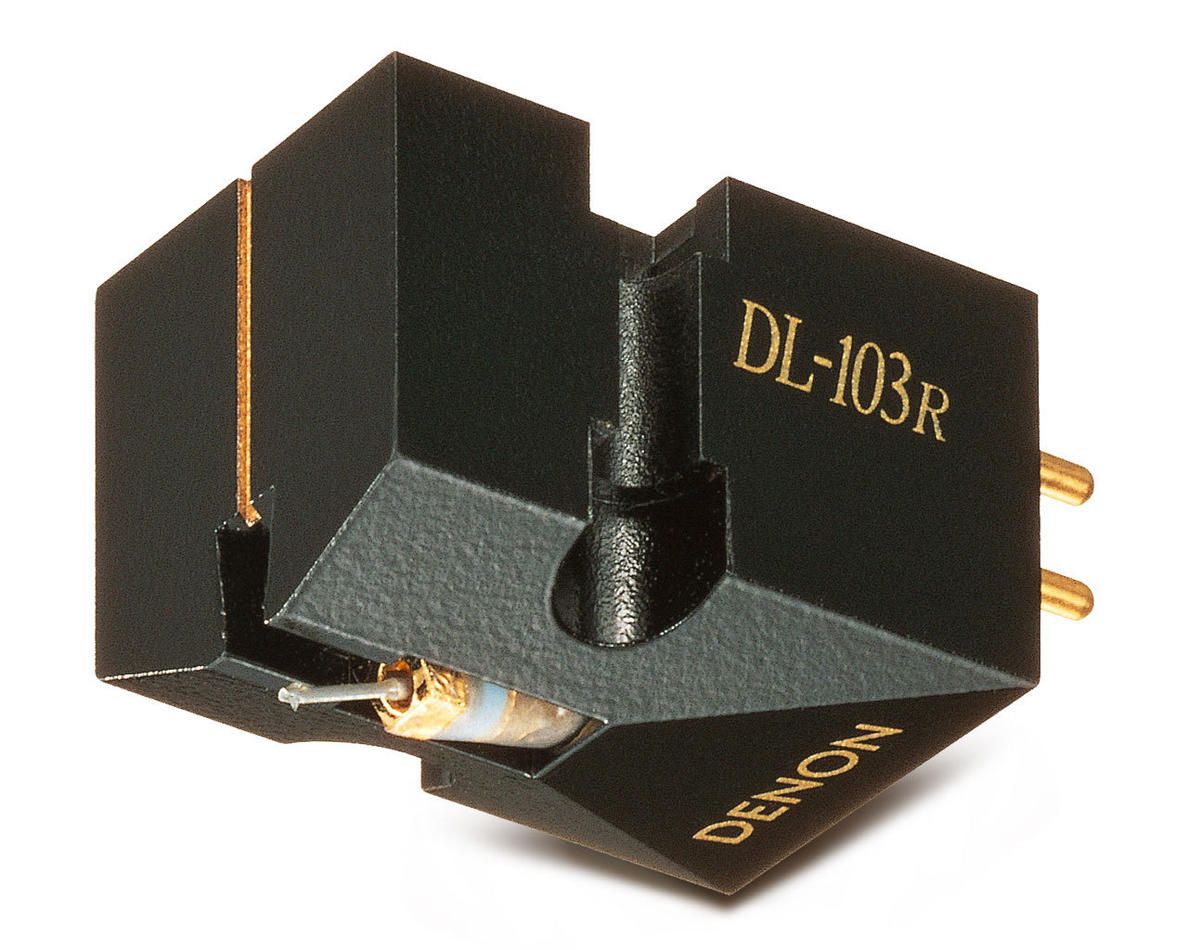

Denon DL-103R patefono galvutė yra judančios ritės (MC) modelis, skirtas vinilinių plokštelių garsui atkurti patefonu. Jos išėjimo signalas siekia 0,25 mV. 14 omų išėjimo impedansas padeda įvertinti elektrinius parametrus, o 8,5 g svoris svarbus montuojant galvutę ant tonarmo.

Ritė ir signalo kelias

Pagal parduotuvės pateikiamą informaciją galvutės ritė pagaminta iš 6N, 99,9999 % grynumo vario. Judančios ritės konstrukcijoje adatos judėjimas sukuria elektrinį signalą. Vario grynumas apibūdina ritės medžiagą, o išėjimo įtampa parodo, kokio lygio signalą turės priimti fono korektorius. Renkantis galvutę šiuos du dalykus verta vertinti atskirai.

Fono korektoriaus pasirinkimas

Prieš jungdami galvutę patikrinkite, ar turimas fono korektorius priima 0,25 mV MC signalą ir leidžia parinkti tinkamą įėjimo apkrovą. Vien užrašas „fono įėjimas“ neparodo, ar jis skirtas MC galvutei. 14 omų išėjimo impedansas apibūdina galvutę, o ne nurodo privalomą korektoriaus apkrovos padėtį: šių verčių negalima tiesiog prilyginti. Jei korektoriuje yra keli apkrovos nustatymai, rinkitės pagal jo instrukciją ir sistemos suderinamumą, o ne vien pagal galvutės impedanso skaičių.

Jei sistemoje naudojamas atskiras fono korektorius, jo išėjimas jungiamas prie stiprintuvo linijinio įėjimo. Taip galvutės signalas pirmiausia pereina jam skirtą stiprinimo ir fono korekcijos pakopą. Tai aktualu ir stereo stiprintuvui, ir namų kino imtuvui, kai pasirinktas įrenginys neturi tinkamo MC fono įėjimo. Planuodami jungtis, iš anksto patikrinkite, kurį stiprintuvo įėjimą naudosite korektoriaus išėjimui.

Montavimas ant tonarmo

8,5 g svoris svarbus balansuojant tonarmą ir vertinant, ar jį galima tinkamai sureguliuoti su šia galvute. Galvutės svoris nėra adatos prispaudimo jėga: tai skirtingi dydžiai. Vien pagal svorį prispaudimo jėgos nustatyti negalima.

Montuojant galvutę svarbu tiksliai nustatyti jos padėtį tonarme. Netinkama padėtis keičia adatos judėjimą plokštelės grioveliu. Prieš renkantis šį modelį verta įvertinti ir tonarmo reguliavimo galimybes, ir visą signalo kelią iki stiprintuvo. Elektriniai parametrai neatsako į mechaninio montavimo klausimus.

Pradėkite nuo galvutės pritvirtinimo ir išlyginimo pagal patefono bei tonarmo instrukcijas. Tuomet subalansuokite tonarmą ir nustatykite šiai galvutei patvirtintą adatos prispaudimo jėgą; jos nenustatinėkite spėdami iš 8,5 g svorio. Jei tonarmas turi antiskatingo, aukščio ar kitus reguliatorius, juos derinkite pagal naudojamos įrangos instrukcijas. Po kiekvieno mechaninio pakeitimo dar kartą patikrinkite galvutės padėtį.

Prieš klausydamiesi apžiūrėkite, ar galvutė pritvirtinta tvirtai, o laidai netrukdo tonarmui laisvai judėti. Reguliuodami saugokite adatą nuo prisilietimo prie rankų, įrankių ir patefono korpuso. Jei tonarmo nustatymo galimybės neaiškios, pirmiausia išsiaiškinkite jas iš jo dokumentacijos: vien tinkama fono jungtis negarantuoja, kad galvutę pavyks teisingai sumontuoti.

Patefono vieta kambaryje

Patefonui parinkite stabilią, lygią vietą, kur jo lengvai neveiks žingsnių ar garsiakalbių sukeliami virpesiai. Tai bendras patefono įrengimo patarimas, ypač naudingas reguliuojant galvutę ir tikrinant, kaip adata seka plokštelės griovelį. Jei klausantis girdite pašalinius garsus arba tonarmas juda, pirmiausia patikrinkite pagrindo stabilumą ir patefono padėtį kambaryje.

Palikite pakankamai vietos saugiai nuleisti ir pakelti tonarmą bei prieiti prie galvutės ją prižiūrint. Fono laidus nutieskite taip, kad jie nebūtų įtempti ir netrukdytų patefonui stovėti stabiliai. Keičiant vietą, mechaninius nustatymus verta patikrinti iš naujo.

Naudojimas skirtingose sistemose

Stereo sistemoje galvutės signalas keliauja per tinkamą MC fono pakopą į stiprintuvą. Namų kino sistemoje galioja tas pats principas: jei imtuvas turi tik linijinį įėjimą, fono pakopa turi būti signalo kelyje prieš jį. Jei naudojate kelis patefonus ar kelias garso sistemas, kiekvienam numatytam signalo keliui patikrinkite MC įėjimo ir apkrovos nustatymo galimybes. Perjungdami įrenginius nepasikliaukite vien tuo, kad jų jungčių forma sutampa.

Kelių įrenginių sistemoje naudinga užsirašyti, kuris patefonas jungiamas prie kurio fono korektoriaus ir stiprintuvo įėjimo. Taip lengviau grįžti prie tinkamų nustatymų pakeitus sistemos jungtis. Jei keičiate korektorių, suderinamumą su 0,25 mV signalu ir apkrovos parinkimu įvertinkite iš naujo.

Dažnių juostos reikšmė

Nurodyta 20 Hz-45 kHz dažnių juosta nusako galvutės veikimo diapazoną. Viršutinė jo riba savaime neparodo, kaip skambės konkretus įrašas. Klausantis vinilo rezultatą lemia ir galvutės sureguliavimas, ir tolesnė garso grandinė. Šis parametras naudingas lyginant galvučių techninius duomenis, tačiau nepakeičia prijungimo bei montavimo įvertinimo.

Techninės specifikacijos

DUK

Ką tikrinti, jei po prijungimo garsas labai tylus?

Patikrinkite, ar pasirinktas tinkamas MC fono įėjimas ir ar signalas pereina fono korektorių prieš pasiekdamas stiprintuvo linijinį įėjimą. Taip pat patikrinkite, ar pasirinktas tas stiprintuvo įėjimas, prie kurio prijungtas korektorius.

Ar pakanka stiprintuvo MM fono įėjimo?

MM įėjimas skirtas kitokio tipo galvutės signalui. Šiam modeliui rinkitės signalą priimantį MC fono įėjimą arba atskirą tinkamą signalo pakopą prieš MM įėjimą.

Kaip įvertinti tonarmo tinkamumą?

Patikrinkite, ar tonarmą galima subalansuoti su šios galvutės svoriu ir tiksliai nustatyti jos padėtį. Vien elektrinis suderinamumas tinkamo mechaninio sureguliavimo neužtikrina.

Ar galvutės svorį galima naudoti kaip prispaudimo jėgos nustatymą?

Ne. Svoris apibūdina pačią galvutę ir padeda balansuoti tonarmą. Adatos prispaudimo jėga yra atskiras nustatymas; jos vertės iš galvutės svorio apskaičiuoti negalima.

Ar išėjimo impedansas nurodo, kokią apkrovą nustatyti fono korektoriuje?

Ne. Tai galvutės išėjimo elektrinis parametras. Korektoriaus įėjimo apkrova yra atskiras nustatymas, todėl šių dviejų verčių nereikia laikyti tapačiomis.

Ar šią galvutę galima naudoti su namų kino imtuvu?

Ji gali būti patefono garso grandinės dalis, jei signalas prieš pasiekdamas imtuvą pereina tinkamą MC fono pakopą. Įprastas linijinis imtuvo įėjimas šios pakopos neatstoja.
