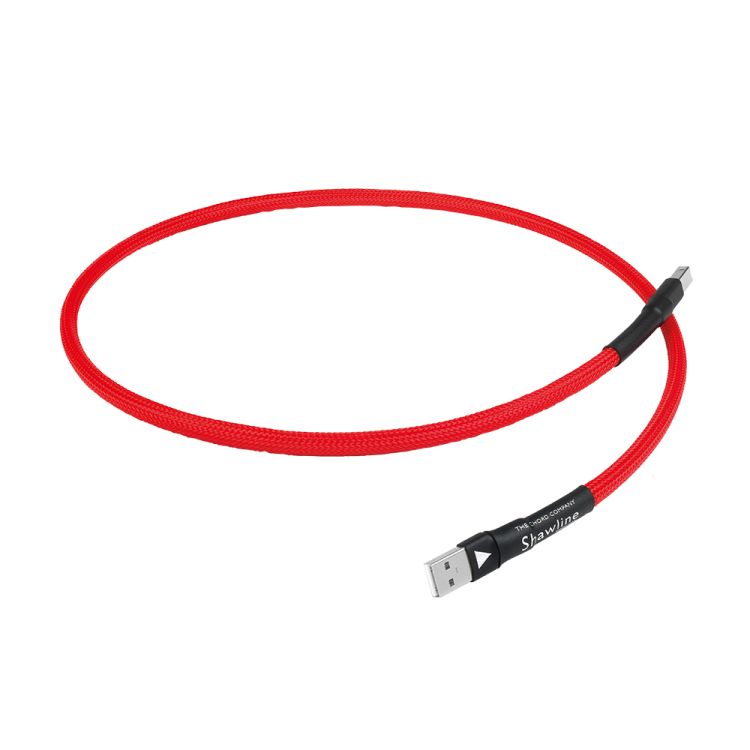

Chord Shawline USB kabelis

Chord Shawline USB kabelis yra USB-A-USB-B skaitmeninio garso kabelis (digital audio cable). Standartinis kabelio ilgis yra 1 m, o nestandartinį ilgį galima užsakyti.

Paskirtis ir vieta garso sistemoje

Šis kabelis perduoda skaitmeninį signalą iš USB-A šaltinio į USB-B jungtį turintį DAC. Keitiklis gautus duomenis paverčia analoginiu signalu. Toliau signalas atskiru linijiniu kabeliu perduodamas stiprintuvui arba aktyviosioms kolonėlėms.

Kabelis nepakeičia DAC, analoginio kabelio, HDMI arba optinės jungties. Jis atlieka vieną konkrečią užduotį tarp suderinamų USB lizdų. Todėl prieš renkantis svarbiausia nustatyti abiejų jungiamų įrenginių jungčių tipus.

Konstrukcija ir laidininkai

Signalo laidininkai ir maitinimo laidininkai yra sidabruoti. USB kabelyje šios laidininkų grupės atlieka skirtingas funkcijas.

Maitinimo laidininkai ekranuojami atskirai nuo signalo laidininkų. Kabelis taip pat turi bendrą ekraną, papildantį vidinį ekranavimą. Ši konstrukcija apima atskiras laidininkų grupes ir visą kabelį juosiantį ekraną.

Laidininkus gaubia specializuota kieto paviršiaus polietileno izoliacija. Ji skirta sparčiam signalų perdavimui. Konstrukcijoje naudojama specialiai sukurta Tuned ARAY laidininkų geometrija.

Kabelis gaminamas rankomis. Abiejuose galuose sumontuotos sidabruotos USB jungtys: USB-A šaltiniui ir USB-B keitikliui. Tokia komplektacija skirta tiesioginiam ryšiui tarp šių dviejų lizdų tipų.

Jungčių pasirinkimas

Kabelis neturi tiesiogiai pritvirtintos Micro-USB jungties.

Prie suderinamo Micro-USB DAC galima jungti per USB-B-Micro-USB adapterį. Adapterį planuokite kaip atskirą sistemos dalį. Jis turi atitikti konkretų DAC lizdą ir užtikrinti tvirtą mechaninį sujungimą.

Įrenginiui, turinčiam tik USB-C lizdą, ši USB-A-USB-B komplektacija tiesiogiai netinka. Ji taip pat netinka USB-A-USB-A arba USB-B-USB-B jungčiai. Jungčių formos abiejuose galuose yra skirtingos ir nekeičiamos.

Prijungimas ir nustatymai

Kabelyje nėra valdiklių, jungiklių ar reguliuojamų parametrų. Prijungus kabelį, kompiuteryje pasirenkamas naudojamas DAC kaip garso išvesties įrenginys. Kiti atkūrimo nustatymai priklauso nuo kompiuterio, programos ir keitiklio.

USB-A ir USB-B jungčių nekiškite jėga. Jungties forma turi sutapti su lizdu, o kištukas turi įsistatyti tiesiai. Kabelio svoris neturėtų tempti DAC lizdo arba adapterio.

Ties jungtimis palikite šiek tiek laisvos kabelio dalies. Venkite aštrių lenkimų ir nuolatinės įtampos prie kištukų. Tai ypač svarbu naudojant papildomą Micro-USB adapterį.

Ilgio pasirinkimas ir tiesimas

Standartinis 1 m ilgis tinka netoli vienas kito laikomiems šaltiniui ir DAC. Prieš pasirinkdami išmatuokite tikrą kabelio kelią. Atsižvelkite į baldų kraštus, įrenginių gylį ir jungčių padėtį galinėje dalyje.

Kabelis neturėtų būti įtemptas tiesia linija tarp įrenginių. Palikite nedidelę atsargą jungtims pasiekti ir aparatūrai pajudinti. Jei 1 m nepakanka, galima užsakyti nestandartinio ilgio kabelį.

Naudojimas stereo ir namų kino sistemose

Sistemos tipas savaime nenulemia suderinamumo: svarbios konkrečios įrenginių USB jungtys ir jų paskirtis. Šis modelis naudojamas tik suderinamoje USB garso grandyje; jis nėra HDMI, tinklo arba daugiakanalis analoginis kabelis.

Jei sistemoje naudojami keli atskiri DAC, kiekvienam reikalinga atskira USB jungtis ir kabelis. Namų kino imtuvas arba procesorius turi palaikyti garso priėmimą per atitinkamą USB-B jungtį.

Techninės specifikacijos

DUK

Kada šis kabelis tinka mano sistemai?

Jis tinka, kai šaltinio pusėje naudojama USB-A jungtis, o DAC pusėje – USB-B. Kitokiai jungčių porai reikės kito sprendimo.

Ar galima prijungti DAC su Micro-USB įvestimi?

Taip, suderinamą Micro-USB DAC galima prijungti per USB-B-Micro-USB adapterį. Tiesioginės Micro-USB jungties kabelis neturi.

Ką rinktis, jei 1 m ilgio nepakanka?

Galima užsakyti nestandartinio ilgio kabelį. Išmatuokite visą tiesimo kelią ir palikite atsargą prie abiejų įrenginių.

Ar kabelis perduoda analoginį garsą?

Ne. Jis perduoda skaitmeninius USB duomenis į DAC. Analoginis signalas iš keitiklio perduodamas kitu, atitinkamas jungtis turinčiu kabeliu.

Ką patikrinti prieš perkant?

Įsitikinkite, kad šaltinis turi USB-A jungtį, DAC – USB-B jungtį, o DAC ir stiprintuvui sujungti numatyta atskira analoginė jungtis.

Ar kabelį galima naudoti namų kino sistemoje?

Galima, jei sistemoje yra tinkama USB-A-USB-B garso grandis. Jis nepakeičia HDMI arba optinio kabelio.

Ar reikia ką nors reguliuoti pačiame kabelyje?

Ne. Kabelis neturi valdiklių. Kompiuteryje reikia pasirinkti prijungtą DAC kaip garso išvesties įrenginį.

Ar kabelis tiesiogiai tinka USB-C lizdui?

Ne. Standartiniame šio modelio gale yra USB-A jungtis. Ji fiziškai nesujungiama su USB-C lizdu tiesiogiai.
