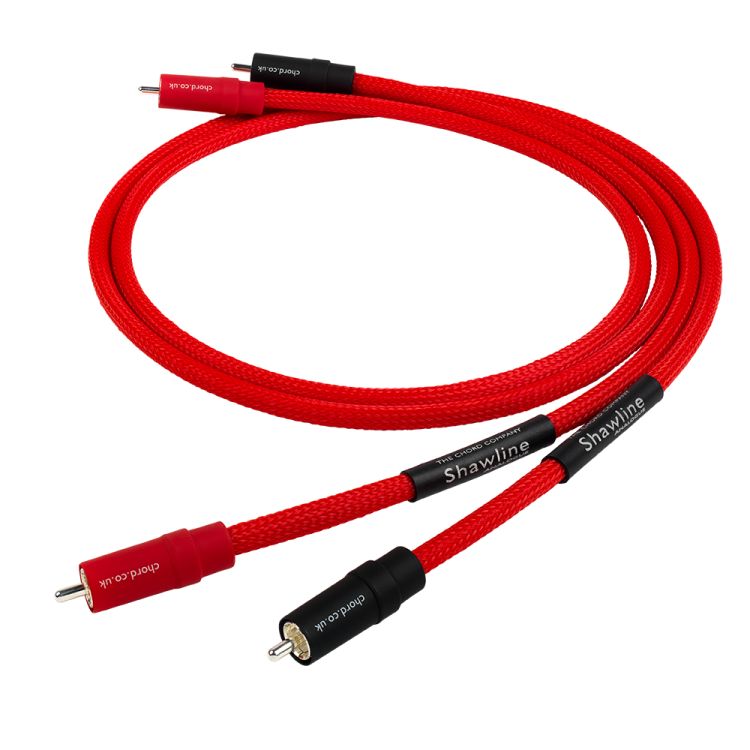

Chord Shawline Analogue RCA analoginis jungiamasis kabelis

Chord Shawline Analogue RCA yra analoginis jungiamasis kabelis su RCA kištukais. Jis skirtas garso signalui perduoti tarp šaltinio ir kito garso sistemos komponento. Šį modelį galima rinktis jungiant skaitmeninį-analoginį keitiklį, CD grotuvą ar tinklo grotuvą, turintį analoginį RCA išėjimą. Kabelyje naudojama „Tuned ARAY“ laidininkų geometrija, o RCA versija taip pat paruošta naudoti patefono grandinėje.

Konstrukcija ir medžiagos

Kabelis surenkamas rankomis. Jo sidabruoti laidininkai turi FEP izoliaciją, o aplink juos naudojamas kompozitinis ekranas.

Vidinė kabelio dalis įtaisyta lanksčiame plastikiniame vamzdelyje. Išorėje yra apsauginis pynimas. Ši komplektacija svarbi tiesiant kabelį už aparatūros: palikite vietos jo posūkiui ir netempkite jo ties kištuku. Išorinį pynimą matysite ten, kur kabelis lieka atviras tarp komponentų.

RCA jungtys ir garso šaltiniai

Šios versijos galuose naudojami „Chord VEE3“ RCA kištukai su tiesiogine sidabro danga. Jie skirti RCA lizdams. Kabelį rinkitės tada, kai norite sujungti analoginį RCA išėjimą su tinkamu analoginiu įėjimu. Prieš tiesdami kabelį apžiūrėkite abu jungiamus komponentus: skaitmeninis lizdas ir analoginis RCA lizdas atlieka skirtingas funkcijas.

Naudojant skaitmeninį-analoginį keitiklį, kabelis jungiamas nuo jo analoginio RCA išėjimo. CD arba tinklo grotuvo atveju taip pat naudokite analoginį išėjimą, jei toks yra. Jei grotuvas pateikia tik skaitmeninį signalą, šiam RCA kabeliui reikia atskiro komponento, kuris tą signalą paverstų analoginiu.

Prieš pirkdami patikrinkite ne vien RCA lizdo formą, bet ir jo paskirtį, nurodytą prie jungties arba prietaiso instrukcijoje. Analoginiai išėjimai gali būti pažymėti kaip „Audio Out“, „Line Out“, „L“ ir „R“, o skaitmeninis koaksialinis lizdas taip pat gali būti RCA formos. Kitame gale ieškokite pasirinktam šaltiniui tinkamo analoginio įėjimo. Jei įrenginyje yra keli panašūs lizdai, jų žymėjimas padės nesupainioti signalo krypties: šaltinio išėjimas jungiamas į kito komponento įėjimą.

Sistemos prijungimas ir nustatymas

Stereofoninėje sistemoje prieš jungdami išjunkite komponentus, suraskite šaltinio analoginius išėjimus ir stiprintuvo linijinį įėjimą. Jei jungiami kairysis ir dešinysis kanalai, abiejuose galuose išlaikykite tą pačią kanalų tvarką. Įjungę sistemą stiprintuve pasirinkite įėjimą, į kurį nutiestas kabelis, ir pradėkite nuo nedidelio garsumo. Jei šaltinis turi reguliuojamą išėjimo lygį, jo nustatymą derinkite pagal įrenginių instrukcijas. Pats kabelis garsumo, įėjimo ar kitų nustatymo valdiklių neturi.

Namų kino sistemoje šis kabelis gali būti naudojamas atskirai analoginei jungčiai, jei šaltinis turi analoginį RCA išėjimą, o imtuvas ar stiprintuvas – jam tinkamą analoginį įėjimą. Imtuvo meniu pasirinkite tą įėjimą pagal savo sistemos jungčių schemą. Jei kelių komponentų sistemoje signalas eina, pavyzdžiui, iš skaitmeninio šaltinio į keitiklį, o tada į stiprintuvą, šį kabelį numatykite tik atkarpai tarp analoginio išėjimo ir analoginio įėjimo. Kiekvienos kitos atkarpos jungtis tikrinkite atskirai.

Jungimas prie patefono sistemos

RCA versija yra paruošta patefono grandinei. Jungdami patefoną atsižvelkite į visą signalo kelią: patefono signalui paprastai reikia fono korektoriaus arba stiprintuvo su fono įėjimu. Pats jungiamasis kabelis fono korekcijos neatlieka. Jei patefonui reikalingas atskiras įžeminimo laidas, jo poreikį vertinkite pagal naudojamo patefono ir fono korektoriaus jungtis.

Ilgio pasirinkimas ir tiesimas

Nurodyti 0,5 m ir 1 m ilgiai; 1 m yra įprastas šio modelio ilgis. Trumpesnį variantą rinkitės, kai komponentai stovi arti ir kabelis pasiekia lizdus be įtempimo. Vieno metro variantas suteikia daugiau vietos kabeliui nuvesti už lentynos. Prieš rinkdamiesi ilgį išmatuokite kelią tarp lizdų, o ne vien tiesų atstumą tarp prietaisų.

Palikite pakankamai laisvumo, kad perkėlus ar pasukus komponentą netrauktų RCA kištuko. Lankstus vamzdelis leidžia kabelį nuvesti aplink kitus sistemos laidus, tačiau aštrus užlenkimas nereikalingas. Jei šaltinis ir stiprintuvas stovi skirtingose lentynos vietose, numatykite kelią dar prieš pasirinkdami ilgį.

Planuodami vietą lentynoje, įvertinkite, į kurią pusę nukreipti abiejų prietaisų lizdai ir kiek vietos lieka už jų. Jei komponentai stovi vienas virš kito, kabelio kelią matuokite per pasirinktą lentynos angą ar kraštą. Jei jie stovi greta, palikite tiek laisvumo, kad prietaisus būtų galima pasiekti neatjungiant įtempto kabelio. Prieš galutinai sustatydami aparatūrą, patikrinkite, ar RCA kištukai prieina prie lizdų ir kabelio nereikia smarkiai užlenkti iškart už jungties.

Techninės specifikacijos

DUK

Kurį išėjimą naudoti jungiant skaitmeninį-analoginį keitiklį?

Ieškokite keitiklio analoginių RCA išėjimų, dažnai pažymėtų „Audio Out“, „Line Out“, „L“ ir „R“. Vien RCA formos nepakanka: jei lizdas pažymėtas „Coaxial“ ar „Digital Out“, jis skirtas skaitmeniniam signalui. Kilus abejonių, patikrinkite jungčių schemą keitiklio instrukcijoje.

Ar kabelis tinka tinklo grotuvui, kuris turi tik skaitmeninį išėjimą?

Tiesiogiai jo neprijungsite. Tarp tokio grotuvo ir RCA kabelio reikia skaitmeninį signalą į analoginį paverčiančio komponento.

Kaip prijungti CD grotuvą prie stereofoninio stiprintuvo?

Junkite grotuvo analoginį RCA išėjimą į stiprintuvo analoginį linijinį įėjimą. Stiprintuve tada pasirinkite būtent tą įėjimą.

Ar prijungus patefoną galima apsieiti be fono korektoriaus?

Kabelis fono korektoriaus nepakeičia. Patefoną junkite į fono įėjimą arba naudokite atskirą fono korektorių pagal savo sistemos sandarą.

Kada rinktis 0,5 m, o kada 1 m ilgį?

Rinkitės trumpesnį, jei jis pasiekia abu lizdus palikdamas laisvumo. Jei kabelį reikia nuvesti už lentynos, išmatuokite tą kelią ir įvertinkite ilgesnį variantą.

Ar šį kabelį galima jungti į XLR lizdą?

Šis variantas turi RCA kištukus. Jam reikia RCA lizdų abiejuose jungiamo signalo kelio galuose.
