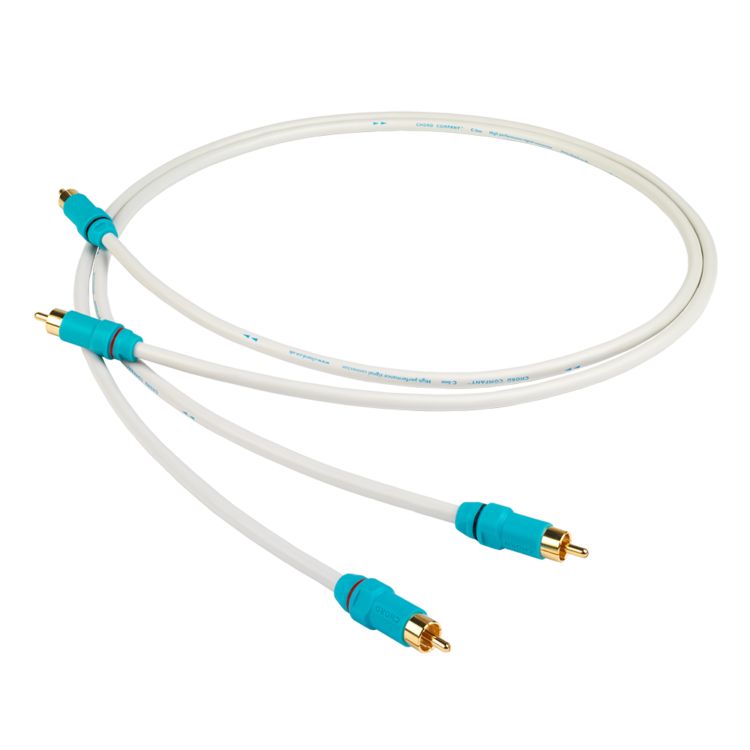

Chord C-line Analogue RCA analoginis kabelis

Chord C-line Analogue RCA yra analoginis stereofoninis garso jungiamasis kabelis (analogue audio interconnect), skirtas linijinio lygio RCA jungtims. Jis jungia garso šaltinį su stiprintuvu arba atskiras stiprinimo grandis. Konstrukcijoje naudojami bedeguonio vario laidininkai, ARAY geometrija ir folijos ekranas.

Kam skirtas šis kabelis

Šį modelį rinkitės, kai abu komponentai turi analogines RCA jungtis. Tarp tinkamų šaltinių yra CD ir DVD grotuvai, tinklo grotuvai bei radijo imtuvai. Jų analoginį išėjimą galima jungti į stiprintuvo linijinį įėjimą. Skaitmeniniai, HDMI, optiniai ir garsiakalbių lizdai yra kitos paskirties.

Kabelis taip pat tinka fono korektoriui ir atskiroms stiprinimo grandims. Jį galima naudoti su RCA lizdus turinčiu patefonu. Tinkamas sujungimo būdas priklauso nuo to, ar patefonas turi integruotą fono korektorių.

Laidininkų ir jungčių konstrukcija

ARAY laidininkų geometrija (ARAY conductor geometry) išvystyta iš Tuned ARAY konfigūracijos. Pastaroji anksčiau buvo naudojama Chord Sarum kabelių serijoje. Ši konstrukcija nekeičia įprastos RCA prijungimo tvarkos ir nereikalauja papildomo derinimo.

Signalo laidininkas ir grįžtamasis laidininkas pagaminti iš daugiagyslio bedeguonio vario. Atskiras grįžtamasis laidininkas užbaigia analoginio signalo grandinę. Laidininkus gaubia didelio tankio apvyniotas folijos ekranas.

RCA kištukai turi užlietus korpusus ir yra tiesiogiai auksuoti. Užlietas korpusas skirtas patikimai jungčiai. Kabelis tiekiamas su sumontuotais kištukais, todėl jų nereikia tvirtinti atskirai.

Jungimo pasirinkimai

CD, DVD ar tinklo grotuvo analoginį išėjimą junkite į atitinkamą stiprintuvo įėjimą. Tokiai jungčiai dažniausiai naudojami AUX, CD, TUNER arba kiti linijiniai lizdai. Įėjimo pavadinimas nekeičia kabelio paskirties, jeigu tai analoginė RCA jungtis.

Atskiras fono korektorius jungiamas tarp patefono ir stiprintuvo. Patefoną prijunkite prie korektoriaus įėjimo, o korektoriaus išėjimą – prie stiprintuvo. Jei patefonas turi integruotą korektorių, naudokite jo linijinį išėjimą. Šio kabelio nereikia jungti į garsiakalbiams skirtus stiprintuvo gnybtus.

Priešstiprintuvo išėjimą galima sujungti su galios stiprintuvo įėjimu. Čia svarbu išlaikyti tuos pačius kairįjį ir dešinįjį kanalus abiejuose galuose. Toks sujungimas perduoda analoginį signalą tarp atskirų stiprinimo pakopų.

Ilgio ir kabelio kelio parinkimas

Nurodyti ilgio variantai yra 0,5 m, 1 m, 2 m ir 3 m. Prieš rinkdamiesi išmatuokite tikrą kelią tarp jungčių. Įvertinkite lentynų aukštį, korpuso gylį ir lizdų padėtį. Palikite nedidelę atsargą, kad kištukų neveiktų nuolatinis tempimas.

Trumpesnis variantas padeda išvengti nereikalingų kabelio kilpų už aparatūros. Ilgesnis reikalingas, kai komponentai stovi skirtingose lentynose arba spintelės kraštuose. Kabelio stipriai nelankstykite ties kištuko korpusu.

Nors konstrukcijoje naudojamas folijos ekranas, signalo kabelio neveskite viename ryšulyje su maitinimo laidais. Jei jų keliai susikerta, rinkitės kuo trumpesnę bendrą atkarpą. Tai palengvina tvarkingą aparatūros išdėstymą.

Pritaikymas garso sistemoje

Stereo sistemoje kabelis naudojamas kairiajam ir dešiniajam analoginio signalo kanalams. Kanalų žymėjimą išlaikykite vienodą prie abiejų komponentų. Taip šaltinio kairysis išėjimas pasieks kairįjį stiprintuvo įėjimą.

Namų kino sistemoje kabelis skirtas analoginiams RCA ryšiams su suderinamu stiprintuvu. Jis nepakeičia HDMI, optinio ar skaitmeninio koaksialinio kabelio. Taip pat jo negalima naudoti tarp stiprintuvo ir pasyviųjų kolonėlių.

Kabelis taip pat skirtas atskiroms stiprinimo grandims. Garsumas, pasirinktas šaltinis ir įėjimo režimas nustatomi pačioje garso aparatūroje.

Prijungimas ir kasdienis naudojimas

Prieš jungdami išjunkite abu komponentus. Įstatykite RCA kištukus laikydami už užlieto korpuso. Netraukite jų suėmę už paties kabelio. Prijungę pasirinkite naudojamą stiprintuvo įėjimą ir pradėkite nuo mažo garsumo.

Pasirinkite tinkamus įėjimus ir išėjimus bei nesumaišykite kairiojo ir dešiniojo stereo kanalų.

Techninės specifikacijos

DUK

Ar galiu sujungti CD grotuvą ir stereo stiprintuvą?

Taip, jei grotuvas turi analoginį RCA išėjimą, o stiprintuvas – atitinkamą įėjimą. Stiprintuve pasirinkite lizdą, prie kurio prijungėte grotuvą.

Kaip prijungti patefoną?

Patefoną su integruotu fono korektoriumi junkite prie įprasto analoginio stiprintuvo įėjimo. Be integruoto korektoriaus pirmiausia naudokite atskirą fono korektorių.

Ar kabelis pakeičia patefono įžeminimo laidą?

Ne. Atskiras įžeminimo laidas nėra stereofoninės RCA signalo poros pakaitalas. Jei patefonas turi GND gnybtą, naudokite jam skirtą jungtį.

Ar kabelį galima jungti į AUX, CD arba TUNER įėjimą?

Taip, jei pasirinktas lizdas yra analoginis linijinio lygio RCA įėjimas. Stiprintuve pasirinkite tą įėjimą, prie kurio prijungėte šaltinį.

Kur kabelį naudoti namų kino sistemoje?

Naudokite analoginiam šaltiniui arba kitam linijiniam RCA ryšiui su namų kino stiprintuvu. Kolonėlių išėjimams jis neskirtas.

Kaip pasirinkti tinkamą ilgį?

Rinkitės trumpiausią variantą, kuris pasiekia abu lizdus be tempimo. Įtraukite papildomą atstumą aparatūros gyliui ir patogiam kištukų išėmimui.

Kaip nesumaišyti stereo kanalų?

Vadovaukitės komponentų L ir R žymėjimu. L išėjimą prijunkite prie L įėjimo, o R išėjimą – prie R įėjimo.

Ar kabelis tinka skaitmeninei koaksialinei jungčiai?

Jo paskirtis yra analoginis garsas. Skaitmeninei koaksialinei jungčiai rinkitės tam skirtą kabelį su įrangai reikalinga vardine varža.
