Audio System ASY-12 žemųjų dažnių garsiakalbis

Audio System ASY-12 yra 12 colių žemųjų dažnių garsiakalbis, skirtas garso slėgio lygio (SPL) varžybų sistemoms. Jis montuojamas į atskirai parinktą korpusą, todėl tai nėra užbaigta žemųjų dažnių kolonėlė. Dvi 2 omų ritės ir 500 W RMS galia lemia stiprintuvo bei jungimo pasirinkimą.

Konstrukcija, pritaikyta SPL sistemai

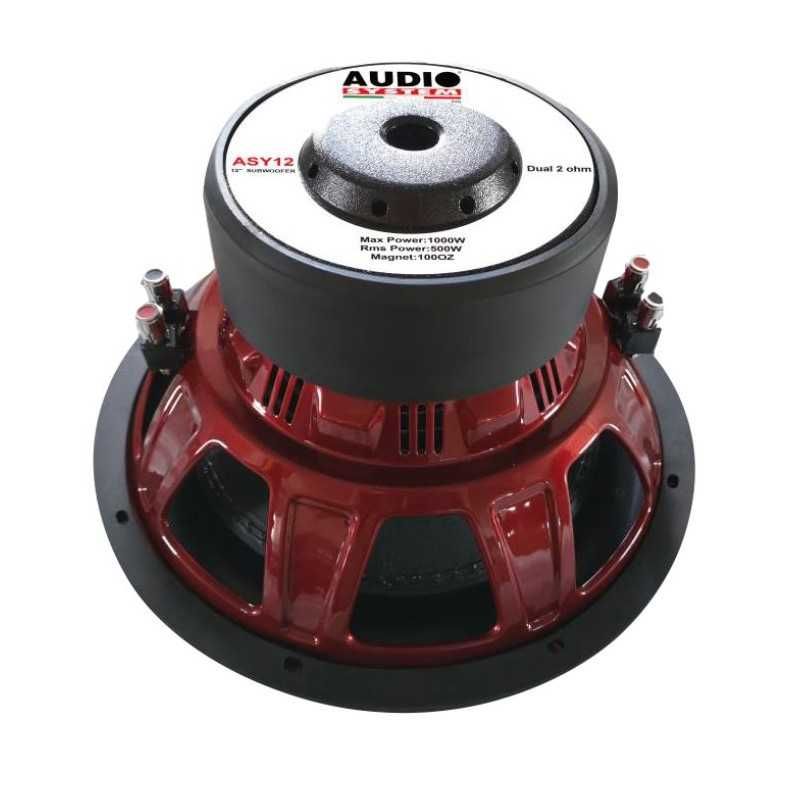

Variklyje naudojamos didelio magnetinio pralaidumo plokštės ir padidintas magnetas. Krepšys su varikliu sujungtas specialiais epoksidiniais klijais. Jie taip pat slopina šios jungties virpesius.

Tokia konstrukcija orientuota į SPL naudojimą, kuriame svarbus garsiakalbio, korpuso ir stiprintuvo suderinimas. Modelis skirtas individualiai komplektuojamai automobilio garso sistemai, o ne tiesioginiam naudojimui be korpuso.

Ričių jungimas ir stiprintuvo parinkimas

Tai nėra vienos 2 omų ritės modelis. Galutinė stiprintuvo apkrova priklauso nuo abiejų ričių sujungimo. Nuoseklus arba lygiagretus jungimas keičia bendrą apkrovą, todėl būdą reikia rinktis pagal konkretų stiprintuvą.

Prieš jungdami įvertinkite stiprintuvo stabilumą pasirinktai apkrovai ir jo RMS galią. Abi rites prijunkite vienodu poliškumu, kad jos veiktų ta pačia kryptimi. Stiprintuvo nereikėtų rinktis vien pagal 1000 W pikinės dinaminės galios rodiklį.

Nustatymas ir sistemos derinimas

Montuojant atskirą garsiakalbį, garsumo lygis ir žemųjų dažnių filtras nustatomi stiprintuve arba garso procesoriuje. Pradėkite nuo mažo stiprinimo ir jį didinkite stebėdami signalo švarumą.

Filtro ribą derinkite pagal kitų sistemos garsiakalbių atkuriamą diapazoną. Jei procesorius turi fazės ar delsos reguliavimą, palyginkite nustatymus matavimo vietoje. Varžybų sistemą verta derinti matuojant, nes aukščiausias garso slėgis priklauso nuo visos instaliacijos.

Korpuso projektavimas ir montavimas

Montavimo gylis siekia 16,1 cm, o montavimo skersmuo – 28,2 cm. Prieš pjaudami montavimo plokštę, pamatuokite faktinę vietą ir įvertinkite krepšio formą. Už magneto palikite pakankamai erdvės, kad korpusas jo nespaustų.

Korpuso tūrį ir derinimo dažnį reikia apskaičiuoti konkrečiai SPL sistemai. Vien 36,8 Hz rezonanso dažnio šiam sprendimui nepakanka. Automobilio salonas ir korpuso kryptis keičia rezultatą, todėl padėtį išbandykite prieš galutinai pritvirtindami korpusą.

Kaip vertinti nurodytus parametrus

85,8 dB jautrumas pateiktas be matavimo sąlygų. Jį su kitais modeliais prasminga lyginti tik tada, kai naudojama ta pati matavimo metodika. Tas pats taikoma galios rodikliams, kurių bandymo sąlygos nepateiktos.

Xmax vertė yra 3,2 cm, tačiau nenurodyta matavimo metodika ir ar 3,2 cm vertė žymi vienpusę eigą, ar eigą nuo vieno kraštinio taško iki kito. Dėl to šio skaičiaus nereikėtų tiesiogiai lyginti su kitaip išmatuotais modeliais. Rezonanso dažnis yra korpuso projektavimo parametras, o ne atkuriamo diapazono apatinė riba.

Techninės specifikacijos

DUK

Ar tai užbaigta žemųjų dažnių kolonėlė?

Ne. Tai atskiras 12 colių garsiakalbis, kurį reikia montuoti į specialiai parinktą korpusą ir valdyti išoriniu stiprintuvu.

Kokį stiprintuvą rinktis?

Rinkitės pagal ričių sujungimu gaunamą apkrovą, stiprintuvo stabilumą ir RMS galią. Pikinė galia nėra nuolatinės stiprintuvo galios tikslas.

Kaip prijungti dvi rites?

Dvi 2 omų rites sujungus lygiagrečiai gaunama 1 omo, o nuosekliai – 4 omų vardinė apkrova. Abi rites prijunkite vienodu poliškumu ir įsitikinkite, kad stiprintuvas stabiliai veikia su pasirinkta apkrova.

Koks korpusas reikalingas?

Korpuso tipas, tūris ir derinimo dažnis turi būti apskaičiuoti pagal automobilį bei siekiamą SPL rezultatą. Vien montavimo matmenų tam nepakanka.

Kaip parinkti korpuso vietą automobilyje?

Prieš tvirtindami išbandykite kelias korpuso kryptis ir padėtis. Salono forma keičia garso slėgį, todėl rezultatą geriausia vertinti matavimo vietoje.
