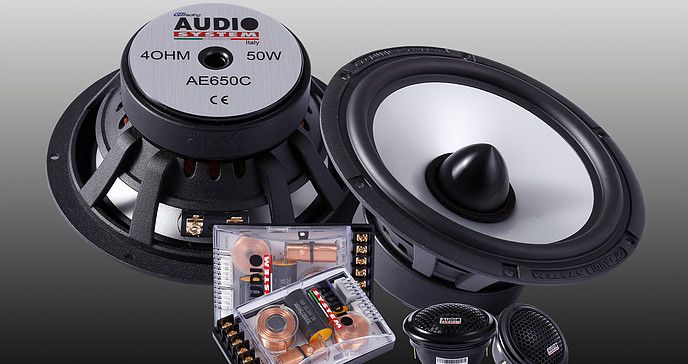

Audio System AE650C komponentinė garsiakalbių sistema

Audio System AE650C garsiakalbiai yra dviejų juostų komponentinė sistema automobilio garso instaliacijai. Žemieji ir aukštieji dažniai atkuriami atskirais garsiakalbiais. Todėl jų montavimo vietas galima planuoti atskirai.

Žemųjų dažnių garsiakalbiui reikia 147 mm montavimo angos ir 68 mm gylio. Aukštųjų dažnių garsiakalbiui reikia 52,5 mm angos ir 31 mm gylio. Šie matmenys svarbesni už bendrinę 16 cm klasės žymą.

Kam skirta ši sistema

Šis modelis skirtas automobilio garso sistemai su atskiromis abiejų garsiakalbių montavimo vietomis. Tai nėra bendraašis garsiakalbis, kuriame abi dažnių juostos sumontuotos viename korpuse.

Atskira konstrukcija suteikia daugiau laisvės formuojant priekinę arba galinę automobilio garso zoną. Aukštųjų dažnių garsiakalbio vietą galima rinktis nepriklausomai nuo pagrindinės montavimo angos.

Membranų konstrukcija

Žemųjų dažnių garsiakalbio membrana apibūdinama kaip pagaminta iš sintetinio metalo. Aukštųjų dažnių garsiakalbyje naudojama juodo šilko membrana. Tai dvi skirtingos konstrukcijos, pritaikytos atskiroms dažnių juostoms.

Aukštųjų dažnių atkūrimą pastebimai veikia garsiakalbio kryptis ir vieta salone. Prieš galutinį tvirtinimą verta palyginti kelias padėtis. Abiejose automobilio pusėse išlaikykite kuo panašesnį aukštį ir kryptį.

Žemųjų dažnių garsiakalbio rezultatą veikia montavimo paviršiaus tvirtumas ir durų ertmė. Tarp garsiakalbio rėmo ir montavimo vietos neturėtų likti nesandarių tarpų.

Montavimo planavimas

Prieš pjaunant apdailą, išmatuokite montavimo angą ir laisvą erdvę už jos. Duryse įvertinkite nuleisto stiklo trajektoriją, mechanizmus ir laidų vietą. Nurodytas montavimo gylis turi tilpti be sąlyčio su judančiomis dalimis.

Aukštųjų dažnių garsiakalbiui taip pat reikia vietos už montavimo paviršiaus. Vien priekinės angos skersmens nepakanka. Kreivas arba įtemptas tvirtinimas gali pakeisti garsiakalbio padėtį ir apsunkinti apdailos surinkimą.

Prijungimas ir dažnių paskirstymas

Abiejų garsiakalbių nuolatinės srovės varža nurodyta 4,0 Ω. Tai DCR matavimas, o ne patvirtinta nominalioji sistemos varža. Todėl stiprintuvo apkrovos negalima rinktis vien pagal šį skaičių.

Dviejų juostų komponentinei sistemai reikalingas tinkamas dažnių paskirstymas. Naudojant pasyvų filtrą, jungimo tvarka turi atitikti pasirinkto filtro gnybtus. Aktyvioje sistemoje kiekvienam garsiakalbiui skiriamas jam tinkamas dažnių ruožas.

Aukštųjų dažnių garsiakalbiui neturi būti siunčiamas visas žemųjų dažnių signalas. Nurodytų dažnių ruožų persidengimas savaime nenustato tinkamo filtro taško. Jį lemia filtravimo grandinė, montavimo vieta ir pasirinktas nuolydis.

Galios ir jautrumo vertinimas

Žemųjų dažnių garsiakalbio didžiausia įėjimo galia yra 50 W. Aukštųjų dažnių garsiakalbiui nurodyta 30 W didžiausia įėjimo galia. Tai nėra bendras sistemos ar nuolatinės galios įvertis.

Jautrumas matuotas esant 1 W galiai ir vieno metro atstumui. Žemųjų dažnių garsiakalbio vertė siekia 89 dB, o aukštųjų – 90 dB. Vieno decibelo skirtumas neparodo galutinio balanso sumontuotame automobilyje.

Derinimą pradėkite nuo mažo stiprintuvo stiprinimo lygio. Galutinį balansą nustatykite po montavimo, kai abu garsiakalbiai veikia per pasirinktą filtravimo grandinę.

Žemųjų dažnių garsiakalbio parametrai

Qms, Qes ir Qts apibūdina mechaninius, elektrinius bei bendruosius rezonansinius nuostolius. Šie rodikliai naudingi vertinant garsiakalbio darbą pasirinktoje montavimo aplinkoje.

Vien Q rodiklių nepakanka atskirai dėžei apskaičiuoti. Jų taip pat nereikėtų vertinti kaip tiesioginio garso kokybės balo. Automobilio duryse rezultatą keičia ertmė, sandarumas ir montavimo standumas.

Naudojimas garso sistemoje

Automobilio stereo sistemoje atskira konstrukcija leidžia savarankiškai parinkti aukštųjų dažnių šaltinio vietą. Modelis nėra baigta namų kino kolonėlė su savo korpusu.

Naudojant kelis komplektus, kiekvienam reikia tinkamų stiprintuvo kanalų ir filtravimo. Nejunkite kelių sistemų lygiagrečiai vien pagal DCR reikšmę. Bendra elektrinė apkrova turi atitikti stiprintuvo leidžiamas ribas.

Techninės specifikacijos

DUK

Ar sistema tiks gamyklinėms automobilio montavimo vietoms?

Tinkamumą lemia faktinė anga, laisvas gylis ir vieta aukštųjų dažnių garsiakalbiui. Vien 16 cm klasės žymos nepakanka.

Ar šiuos garsiakalbius galima jungti prie 4 omų stiprintuvo?

Nurodyta 4,0 Ω reikšmė yra nuolatinės srovės varža. Ji nepakeičia nominaliosios apkrovos, pagal kurią parenkamas stiprintuvas.

Ar komponentinei sistemai reikalingas dažnių filtras?

Signalas turi būti tinkamai paskirstytas tarp abiejų dažnių juostų. Tam gali būti naudojamas pasyvus arba aktyvus filtravimas.

Ar 50 W yra visos sistemos galia?

Ne. Ši didžiausia įėjimo galia taikoma žemųjų dažnių garsiakalbiui. Aukštųjų dažnių garsiakalbiui nustatyta atskira 30 W vertė.

Kur geriausia montuoti aukštųjų dažnių garsiakalbį?

Prieš tvirtindami palyginkite kelias simetriškas vietas. Klausymosi rezultatas priklausys nuo aukščio, krypties ir atstumo iki klausytojo.

Ar šis modelis tinka namų kino sistemai?

Jis skirtas automobilio garso instaliacijai. Tai nėra korpusinė namų kino kolonėlė ar savarankiškai veikianti aktyvioji sistema.

Ar komplekte yra dažnių filtrai?

Pateikta informacija nepatvirtina, kokie filtravimo komponentai ar kiti priedai pridedami.

Ar dažnių diapazonų ribos nurodo filtro nustatymus?

Ne. Jos apibūdina atskirų garsiakalbių atkuriamus ruožus. Filtro taškas parenkamas pagal visą instaliaciją ir naudojamą filtravimo grandinę.
