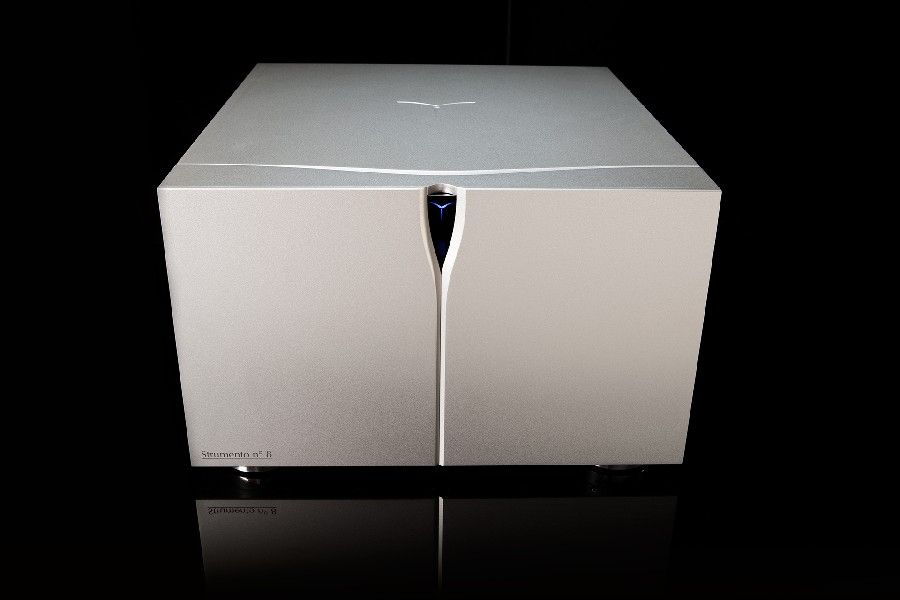

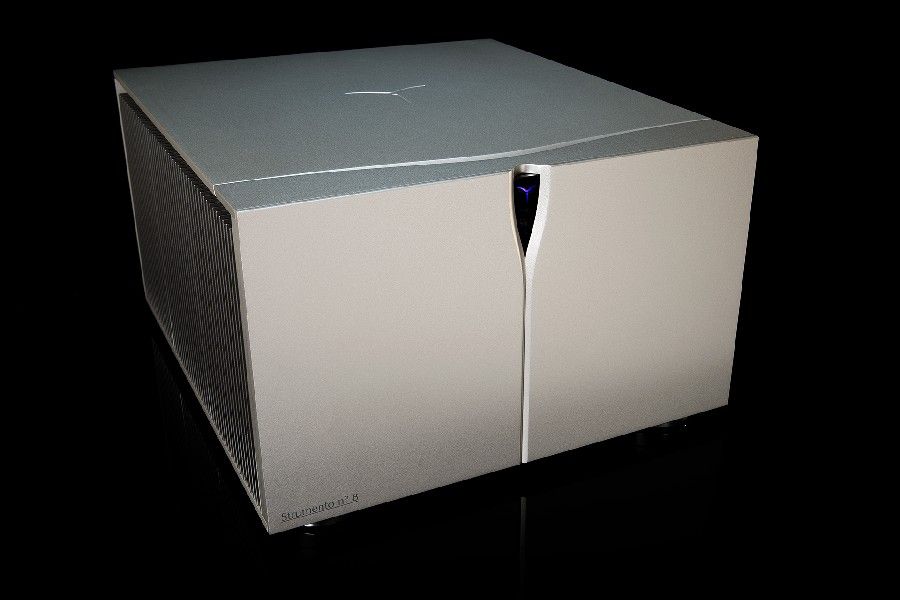

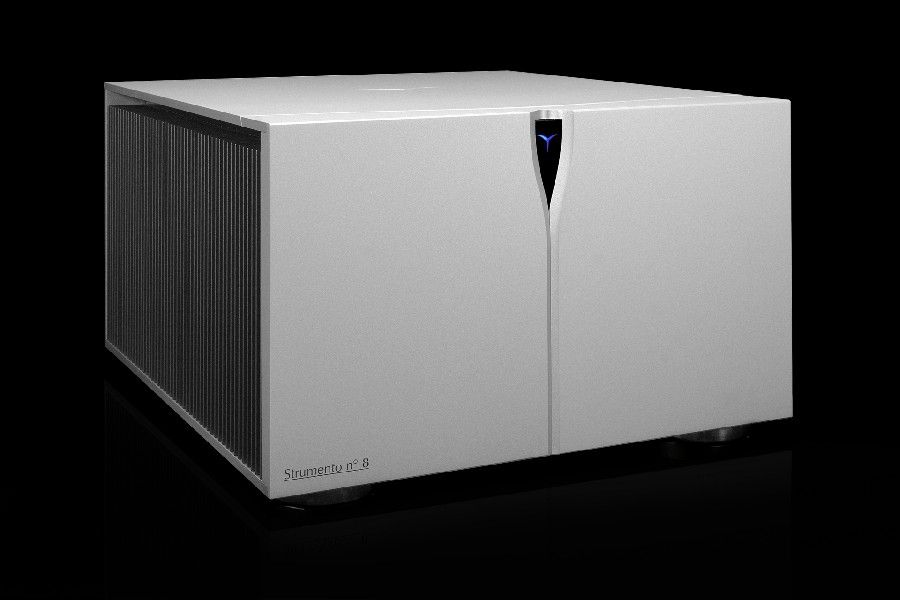

Audia Flight Strumento n°8 monofoninis galios stiprintuvas

Audia Flight Strumento n°8 yra monofoninis galios stiprintuvas (mono power amplifier), skirtas vienam garso sistemos kanalui. Jis tinka sistemai, kurioje kiekvieną kolonėlę valdo atskiras galios blokas. Išėjimo galia siekia 500 W RMS prie 8 omų, 1000 W prie 4 omų ir 2000 W prie 2 omų.

Tai 95 kg sveriantis įrenginys, todėl jo vietą reikia suplanuoti dar prieš surenkant sistemą. Suderinamumą su pradiniu stiprintuvu lemia 29 dB stiprinimas, 1,41 V RMS įėjimo jautrumas ir 7,5 kΩ įėjimo varža, o elektros tinklo ir vėdinimo reikalavimus reikia įvertinti atskirai.

Galia ir kolonėlių apkrova

Išėjimo galios rodikliai pateikti trims apkrovoms. Mažėjant varžai, nurodyta galia nuosekliai didėja. Tai svarbu renkantis stiprintuvą kolonėlėms, kurių varža muzikos atkūrimo metu gali nukristi žemiau nominalios vertės.

2 omų galios rodiklis savaime negarantuoja suderinamumo su kiekviena sudėtinga kolonėle. Reikia įvertinti kolonėlės nominalią bei mažiausią varžą ir jos gamintojo rekomenduojamą stiprinimo galią. Vienas toks stiprintuvas valdo tik vieną kanalą.

Slopinimo koeficientas prie 8 omų viršija 1000. Šis dydis apibūdina stiprintuvo elektrinę žemųjų dažnių garsiakalbių kontrolę. Galutinį rezultatą taip pat veikia kolonėlių kabelių varža ir pačių kolonėlių konstrukcija.

Simetrinė ir nesimetrinė įvestys

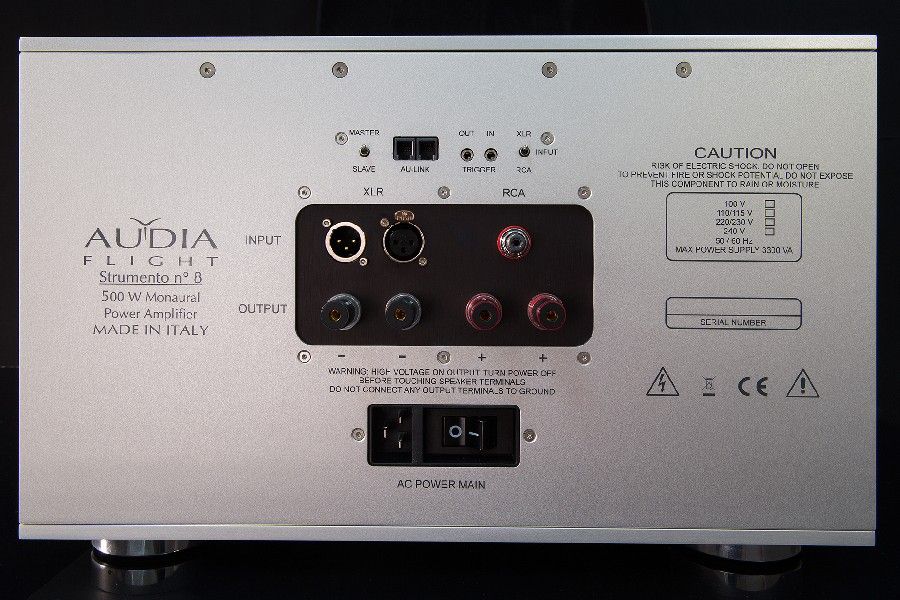

Galima rinktis simetrinę įvestį arba nesimetrinę įvestį. Abi turi 7,5 kΩ įėjimo varžą. Jungimo būdą verta rinktis pagal pradinio stiprintuvo išvestį ir naudojamą kabelį.

Simetrinis sujungimas dažniausiai naudingas ilgesnei signalo trasai arba aplinkoje, kurioje yra daugiau elektrinių trikdžių. Nesimetrinis sujungimas tinka sistemai, kurios pradinis stiprintuvas turi tik atitinkamą išvestį. Jungties formatai nenurodomi, todėl jų nereikėtų numanyti vien iš įvesties tipo.

Stiprinimas yra 29 dB, o įėjimo jautrumas – 1,41 V RMS. Šie dydžiai padeda įvertinti, kaip galios blokas derės su pradinio stiprintuvo išėjimo lygiu. 7,5 kΩ apkrova ypač svarbi šaltiniui, turinčiam didesnę išėjimo varžą.

Sistemos sudarymas

Įprastai stereo sistemai reikia dviejų vienodų monofoninių galios stiprintuvų. Vienas valdo kairįjį, o kitas – dešinįjį kanalą. Toks išdėstymas leidžia kiekvienam kanalui skirti atskirą galios bloką.

Tai nėra integruotas stiprintuvas. Garsumo valdymui reikalingas pradinis stiprintuvas arba kitas šaltinis su reguliuojamo lygio analogine išvestimi. Fiksuoto lygio šaltinio negalima jungti tiesiogiai, jei tarp įrenginių nėra tinkamo garsumo valdymo.

Namų kino sistemoje stiprintuvą galima naudoti vienam pasirinktam kanalui. Procesorius arba AV stiprintuvas turi turėti to kanalo linijinio lygio išvestį. Keli blokai gali būti naudojami keliems kanalams, kiekvienam skiriant po atskirą įrenginį.

Pastatymas ir elektros sąnaudos

Korpuso matmenys yra 450 × 280 × 500 mm. Reikia įvertinti ne tik lentynos plotį, bet ir 500 mm gylį. Už įrenginio dar turi likti vietos jungtims ir kabeliams.

Stovas arba lentyna turi saugiai išlaikyti 95 kg svorį. Prieš statant verta patikrinti ne vien baldo bendrą apkrovą. Svarbus ir konkrečios lentynos tvirtumas bei atramų padėtis.

Be signalo įrenginys nominaliai naudoja 330 W. Atiduodant 600 W RMS galią į 8 Ω apkrovą, sąnaudos siekia 1100 W. Todėl uždara niša netinka, o aplink korpusą reikia palikti oro cirkuliacijai skirtos erdvės.

Transportavimo pakuotė yra 580 × 410 × 700 mm, o bendras transportavimo svoris siekia 125 kg. Įnešimą ir galutinį pastatymą reikia suplanuoti iš anksto. Perkėlimui būtina pasirinkti svoriui pritaikytą būdą.

Techniniai rodikliai ir jų reikšmė

Dažnių diapazonas nuo 0,3 Hz iki 1 MHz išmatuotas esant 1 W RMS ir -3 dB riboms. Šios sąlygos būtinos teisingai interpretuojant pateiktą diapazoną. Jis neturėtų būti lyginamas su kitu matavimu, jei taikytos kitokios ribos.

Signalo kitimo sparta prie 8 omų viršija 200 V/µs. Bendras harmoninis iškraipymas nesiekia 0,05 %, o signalo ir triukšmo santykis yra 110 dB. Šie rodikliai apibūdina stiprintuvo elektrinį darbą nurodytomis sąlygomis.

Techninės specifikacijos

DUK

Kiek stiprintuvų reikia stereo sistemai?

Įprastai reikia dviejų, nes kiekvienas įrenginys stiprina vieną kanalą. Dviem blokams reikia atskirai suplanuoti vietą, lentynų laikomąją galią ir bendrą 190 kg įrangos svorį.

Kurią įvestį rinktis?

Rinkitės pagal pradinio stiprintuvo išvestį. Ilgesnei kabelio trasai dažniausiai teikiama pirmenybė simetriniam sujungimui. Abiejų įvesčių elektrinė varža yra vienoda.

Ar stiprintuvą galima jungti tiesiai prie garso šaltinio?

Galima tik tada, kai šaltinis turi patikimą reguliuojamo lygio analoginę išvestį. Kitu atveju tarp šaltinio ir galios bloko reikalingas pradinis stiprintuvas.

Kaip jį įtraukti į namų kino sistemą?

AV procesoriuje reikia pasirinkto kanalo linijinio lygio išvesties. Vienas galios blokas aptarnaus vieną kanalą, pavyzdžiui, priekinę kolonėlę.

Ar 2 omų galios rodiklis reiškia suderinamumą su visomis kolonėlėmis?

Ne. Dar reikia atsižvelgti į kolonėlės mažiausią varžą, jautrumą ir rekomenduojamą stiprinimo galią. Šie duomenys padeda įvertinti realią apkrovą.

Kokią vietą parinkti stiprintuvui?

Reikalinga labai tvirta, gili ir gerai vėdinama lentyna. Taip pat palikite vietos kabeliams bei suplanuokite saugų įrenginio perkėlimą.

Kuri elektros tinklo versija reikalinga?

Galimos kelios įtampos versijos, todėl prieš perkant būtina parduotuvėje patvirtinti, kuri vietiniam elektros tinklui pritaikyta regioninė versija tiekiama. Tinklo dažnis turi patekti į nurodytą diapazoną.
